(08-06[00]) - HYDRAULIC LINES - RETURN (NIBBLER & BREAKER)

Запчасти Case CX47 (08-06[00]) - HYDRAULIC LINES - RETURN (NIBBLER & BREAKER) (08) - HYDRAULICS

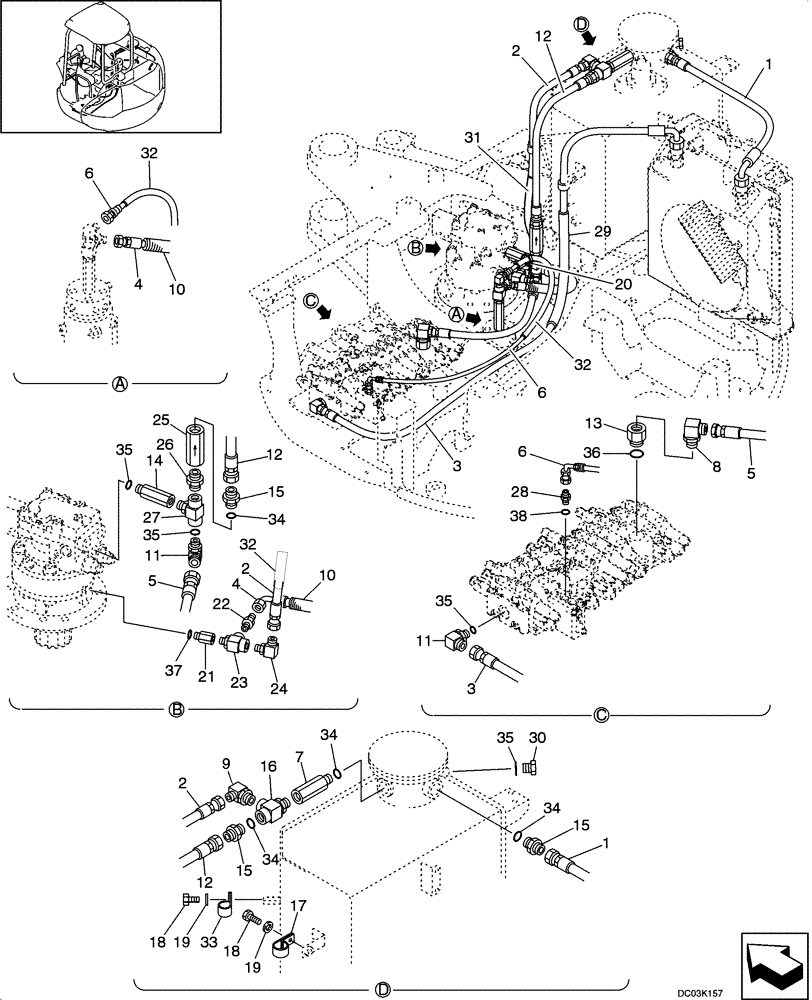

Схема запчастей Case CX47 - (08-06[00]) - HYDRAULIC LINES - RETURN (NIBBLER & BREAKER) (08) - HYDRAULICS
9
31
34
15
3
33
25
5
19
6
36
15
34
27
35
34
11
32
35
18
6
11
18
10
1
2
28
1
35
32
20
3
4
13
4
14
34
30
21
19
17
2
16
38
26
32
12
12
12
23
7
24
35
2
15
5
37
29
22
6
8
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HX32L12072DX

HOSE ASSY.

1шт.

2

HX22L08088DX

HOSE ASSY.

1шт.

3

HX32L12195DX

HOSE ASSY.

1шт.

4

HX32L06046DX

HOSE ASSY.

1шт.

5

HX22L12058DY

HOSE ASSY.

1шт.

6

HX32L04110DX

HOSE ASSY.

1шт.

7

HH25R12012G4

HYD CONNECTOR

Incl. 34

1шт.

8

HH35S12012G1

ELBOW

1шт.

9

HH35S08012G1

ELBOW

1шт.

10

2418Z1333D15

PROTECTIVE SLEEVE,19.5mm ID x 23.8mm OD x 300mm Length

1шт.

11

HH35S12008G1

ELBOW

Incl:. 35

2шт.

12

HX22L12062DY

HOSE ASSY.

1шт.

13

HH25R16012G4

HYD CONNECTOR

Incl. 36

1шт.

14

HH25R08008G1

HYD CONNECTOR

Incl. 35

1шт.

15

HH25S12012G1

HYD CONNECTOR

Incl. 34

3шт.

16

HH55Q12012G2

TEE

1шт.

17

ZC46X29011

CLIP

1шт.

18

ZS18C10020

SCREW,Hex, M10 x 20mm

2шт.

19

ZW16H10000

WASHER

2шт.

20

PY01P01043D3

CABLE TIE,188mm L

1шт.

21

HH25R06006G1

HYD CONNECTOR

Incl. 37

1шт.

22

HH25S06006G1

HYD CONNECTOR

1шт.

23

HH55Q06006G1

TEE

1шт.

24

HH35S08006G1

90 ELBOW

1шт.

25

2436R1062D62

VALVE, CHECK

1шт.

26

PH32H01019P1

HYD CONNECTOR

1шт.

27

PY30H01008P1

TEE,PF 1/2" x PF 1/2"

1шт.

28

HH25S04004G1

HYD CONNECTOR

Incl. 38

1шт.

29

2414Z199D60

PROTECTIVE SLEEVE

1шт.

30

ZE72X08000

PLUG

Incl. 35

1шт.

31

YN20M01046D5

PROTECTIVE SLEEVE,22.10mm ID x 27.00mm OD x 350.00mm

1шт.

32

PU13E01010DE

TUBE

1шт.

33

ZC46X19011

CLIP

1шт.

34

ZD12P02400

O-RING

1шт.

35

ZD12P01800

O-RING

1шт.

36

ZD12P02900

O-RING

1шт.

37

ZD12P01400

O-RING

1шт.

38

ZD12P01100

O-RING

1шт.
