(08-08[00]) - HYRDAULICS - PILOT CONTROL LINES, MAIN

Запчасти Case CX47 (08-08[00]) - HYRDAULICS - PILOT CONTROL LINES, MAIN (08) - HYDRAULICS

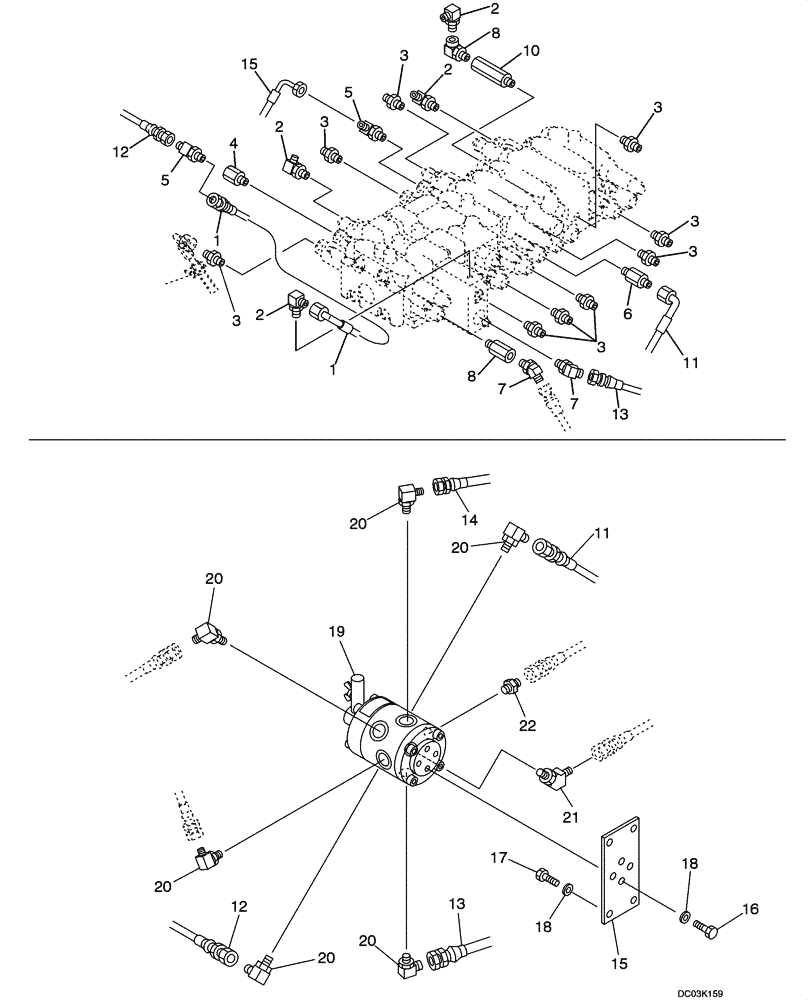

Схема запчастей Case CX47 - (08-08[00]) - HYRDAULICS - PILOT CONTROL LINES, MAIN (08) - HYDRAULICS
13
5
20
8
2
15
3
11
20
11
2
8
3
12
20
6
13
20
4
22
2
12
20
3
14
16
15
21
7
10
3
1
3
18
5
3
20
2
17
7
19
18
3
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HX34L04064DX

HOSE

1шт.

2

HH35S04004G1

90 ELBOW

4шт.

3

HH25S04004G1

HYD CONNECTOR

9шт.

4

2444Z2525

HYD CONNECTOR

1шт.

5

HH55L04004G1

TEE

1шт.

6

PU64H01002P1

HYD CONNECTOR

1шт.

7

HH45S04004G1

45 ELBOW

2шт.

8

2444Z2894

90 ELBOW

1шт.

10

2444Z4101

HYD CONNECTOR

1шт.

11

HX34L04034DX

HOSE,6.3mm ID x 340mm L

1шт.

12

HX34L04090DX

HOSE

1шт.

13

HX23L04038DX

HOSE ASSY.

1шт.

14

HX24L04096DX

HOSE ASSY.

1шт.

15

PY64H01013P1

BRACKET

1шт.

16

ZS18C08016

SCREW,Hex, M8 x 16mm

4шт.

17

ZS18C08020

SCREW,Hex, M8 x 20mm

4шт.

18

ZW16H08000

WASHER

8шт.

19

2436U1458F3

CONTROL VALVE

Selector See Figure 08 -59

1шт.

20

HH35S04006G1

90 ELBOW,90 Degree, 1/4" PF x 3/8" PF x 60mm L

6шт.

21

HH45S04006G1

45 ELBOW

1шт.

22

HH25S04006G1

90 ELBOW

1шт.
