(08-09[00]) - HYDRAULICS - PILOT CONTROL LINES, HAND CONTROL

Запчасти Case CX47 (08-09[00]) - HYDRAULICS - PILOT CONTROL LINES, HAND CONTROL (08) - HYDRAULICS

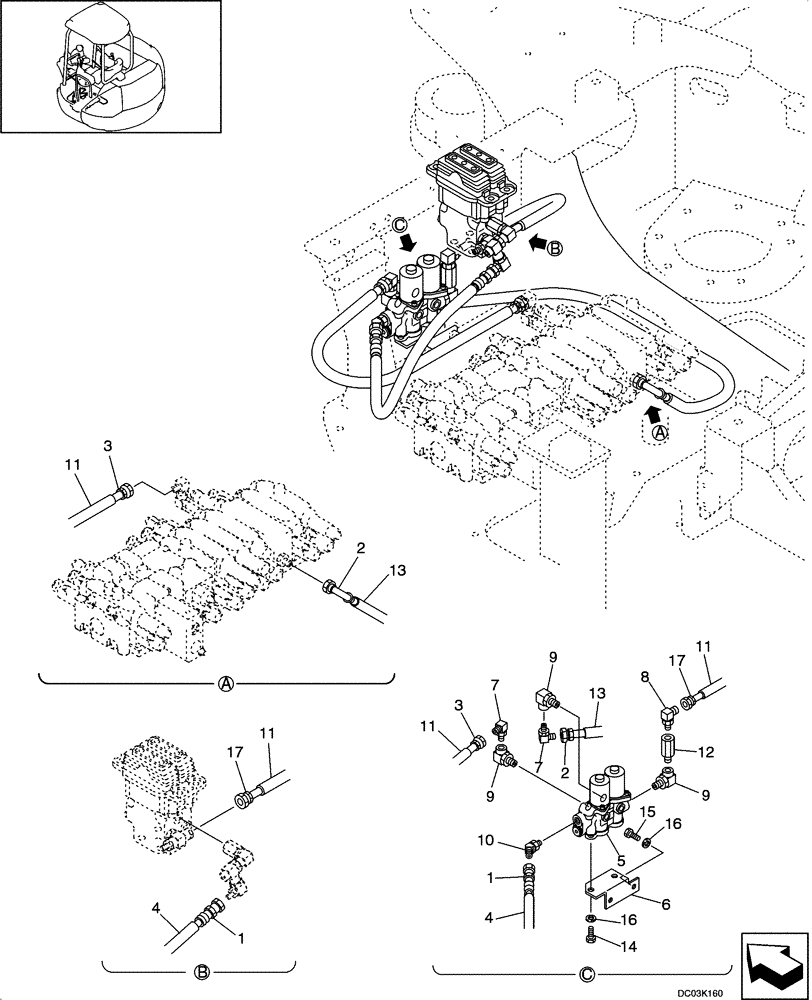

Схема запчастей Case CX47 - (08-09[00]) - HYDRAULICS - PILOT CONTROL LINES, HAND CONTROL (08) - HYDRAULICS
11
13
3
9
17
13
7
5
17
16
6
4
2
11
4
10
12
14
1
11
1
16
9
8
3
2
11
15
9
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

HX22L04032DX

HOSE

1шт.

2

HX34L04074DX

HOSE ASSY.

1шт.

3

HX23L04038DX

HOSE ASSY.

1шт.

4

PU13E01010D4

TUBE

1шт.

5

PY35V00005F1

SOLENOID

See Figure 08 -56 (Used for Nibbler/Breaker Open/Close)

1шт.

6

PW64H01034P2

BRACKET

BRACKET

1шт.

7

HH35S04004G1

90 ELBOW

2шт.

8

HH35S04004G2

90 ELBOW

1шт.

9

2444Z2894

90 ELBOW

3шт.

10

HH45S04004G1

45 ELBOW

1шт.

11

PU13E01002DK

TUBE

2шт.

12

2444T2524

HYD CONNECTOR

1шт.

13

PU13E01010DJ

TUBE

TUBE

1шт.

14

ZS18C10020

SCREW,Hex, M10 x 20mm

2шт.

15

ZS18C10030

SCREW,Hex, M10 x 30mm

2шт.

16

ZW16H10000

WASHER

4шт.

17

HX23L04036DX

HOSE

1шт.
