(08-11A[00]) - HYDRAULICS - PILOT CONTROL LINES, SWING

Запчасти Case CX47 (08-11A[00]) - HYDRAULICS - PILOT CONTROL LINES, SWING (08) - HYDRAULICS

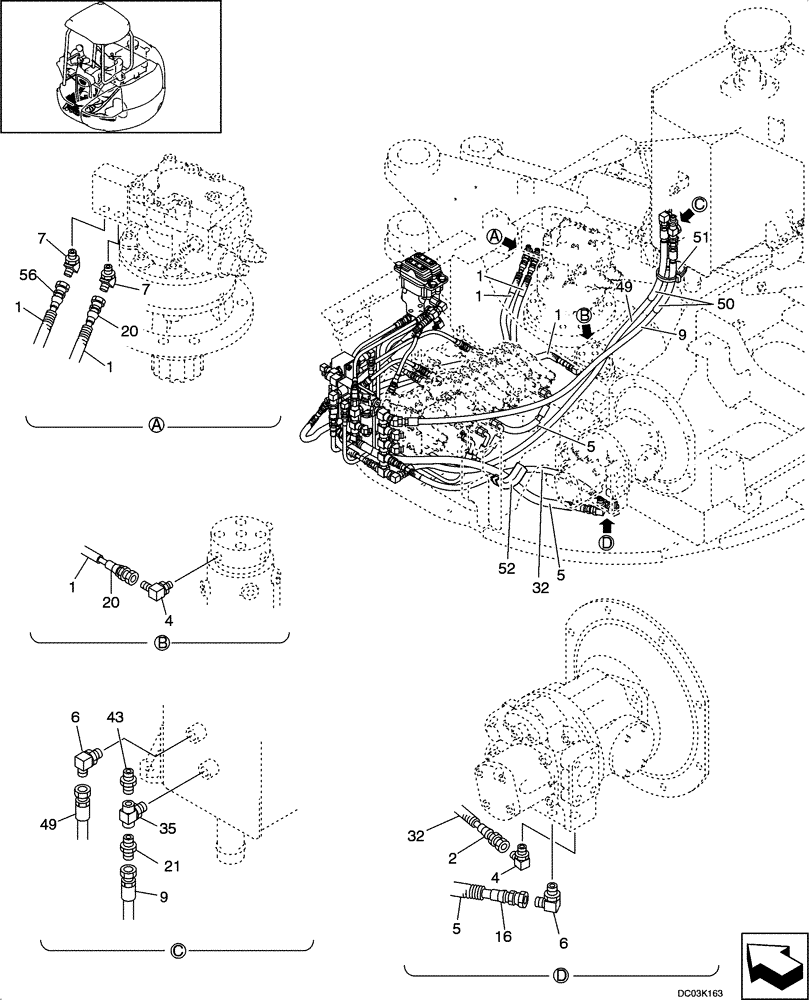

Схема запчастей Case CX47 - (08-11A[00]) - HYDRAULICS - PILOT CONTROL LINES, SWING (08) - HYDRAULICS
4
43
1
5
6
6
9
5
32
51
2
49
1
1
9
1
32
20
16
1
5
52
20
49
50
35
4
56
7
1
7
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PU13E01002DJ

TUBE

3шт.

2

HX24L04072DX

HOSE ASSY.

1шт.

4

HH35S04004G1

90 ELBOW

9шт.

5

PU13E01010DP

TUBE

2шт.

6

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

4шт.

7

HH45S04004G1

45 ELBOW

4шт.

9

HX22L06125DY

HOSE ASSY.

1шт.

16

HX24L06086DX

HOSE ASSY.

1шт.

20

HX24L04110DX

HOSE ASSY.

2шт.

21

HH25S06006G1

HYD CONNECTOR

1шт.

32

PU13E01002D1

TUBE

1шт.

35

YN64H01048P1

TEE,90 Degree, PF 3/8" x PF 3/8", O-Ring

2шт.

43

HH25S04006G1

90 ELBOW

3шт.

49

HX22L06135DY

HOSE ASSY.

1шт.

50

2418Z1333D5

PROTECTIVE SLEEVE,19.5mm ID x 23.8mm OD x 400mm Length

2шт.

51

PY01P01043D3

CABLE TIE,188mm L

1шт.

52

YT64H01029D2

RUBBER

1шт.

56

HX24L04105DX

HOSE

1шт.
