(08-30[00]) - MOTOR ASSY, SWING (PY15V00010F1)

Запчасти Case CX47 (08-30[00]) - MOTOR ASSY, SWING (PY15V00010F1) (08) - HYDRAULICS

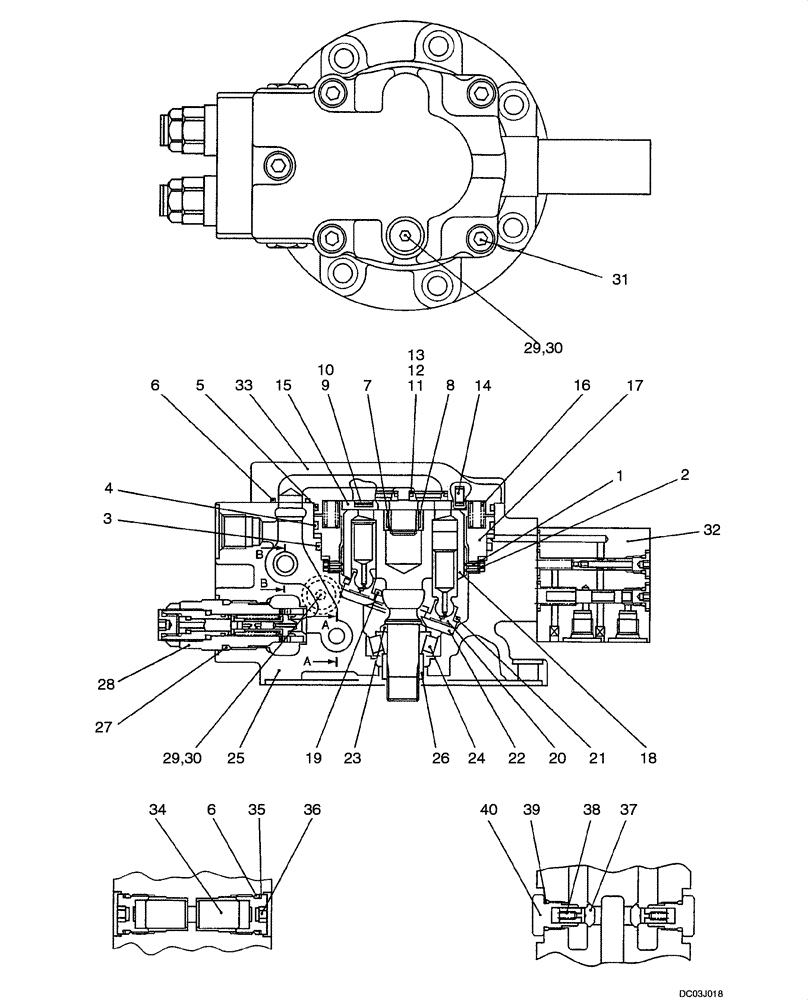

Схема запчастей Case CX47 - (08-30[00]) - MOTOR ASSY, SWING (PY15V00010F1) (08) - HYDRAULICS
26
29
7
12
37
22
13
35
30
33
2
28
39
27
14
38
11
40
4
6
32
25
10
30
17
31
23
5
9
34
18
19
21
24
3
6
29
8
20
15
1
16
36
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY15V00010F1

MOTOR

Incl. 1 - 40

1шт.

1

PR15V00003S014

PLATE

2шт.

2

PR15V00003S015

PLATE

2шт.

3

PH15V00011S003

O-RING

1шт.

4

PH15V00011S004

O-RING

1шт.

5

PR15V00003S017

O-RING

1шт.

6

ZD12P02100

O-RING,2.4mm Thk x 20.8mm ID, 90 Duro

4шт.

7

PR15V00003S031

SNAP RING

1шт.

8

PR15V00003S030

NEEDLE BEARING

1шт.

9

PH15V00011S009

PISTON

2шт.

10

YR15V00003S038

BACK-UP RING

2шт.

11

PR15V00003S025

SPRING

4шт.

12

PH15V00011S012

RING

4шт.

13

PH15V00011S013

BUSHING

4шт.

14

2441U75S17

PIN

2шт.

15

PH15V00011S015

PLATE

1шт.

16

PR15V00003S020

SPRING

18шт.

17

PR15V00003S016

PISTON

1шт.

18

NSS

NOT SOLD SEPARAT

Cylinder

1шт.

19

PR15V00003S034

SPRING

1шт.

20

NSS

NOT SOLD SEPARAT

Piston Assy.

7шт.

21

PH15V00011S021

PLATE

1шт.

22

PR15V00003S039

PLATE

1шт.

23

PH15V00011S023

COLLAR

1шт.

24

PR15V00003S040

ROLLER BEARING

1шт.

25

NSS

NOT SOLD SEPARAT

Housing

1шт.

26

PH15V0001S026

RACE, Inner

1шт.

27

ZD12P02600

O-RING

2шт.

28

PH22V00009F2

VALVE, PRESSURE RELI

EF

2шт.

29

2436U1309S41

CAP

3шт.

30

ZD12P01100

O-RING

3шт.

31

PR15V00003S043

CAPSCREW

5шт.

32

PY20V00001F1

VALVE

Reduction See Figure 08 -60

1шт.

33

NSS

NOT SOLD SEPARAT

Cover

1шт.

34

YJ15V00003S036

PLUG

2шт.

35

ZD85P02100

RING

2шт.

36

YJ15V00003S035

CAP

2шт.

37

PH15V00011S037

CHECK VALVE

2шт.

38

PH15V00011S038

SPRING

2шт.

39

ZD12P01400

O-RING

2шт.

40

PH15V00011S040

CAP

2шт.
