(08-38[00]) - SERVICE VALVE

Запчасти Case CX47 (08-38[00]) - SERVICE VALVE (08) - HYDRAULICS

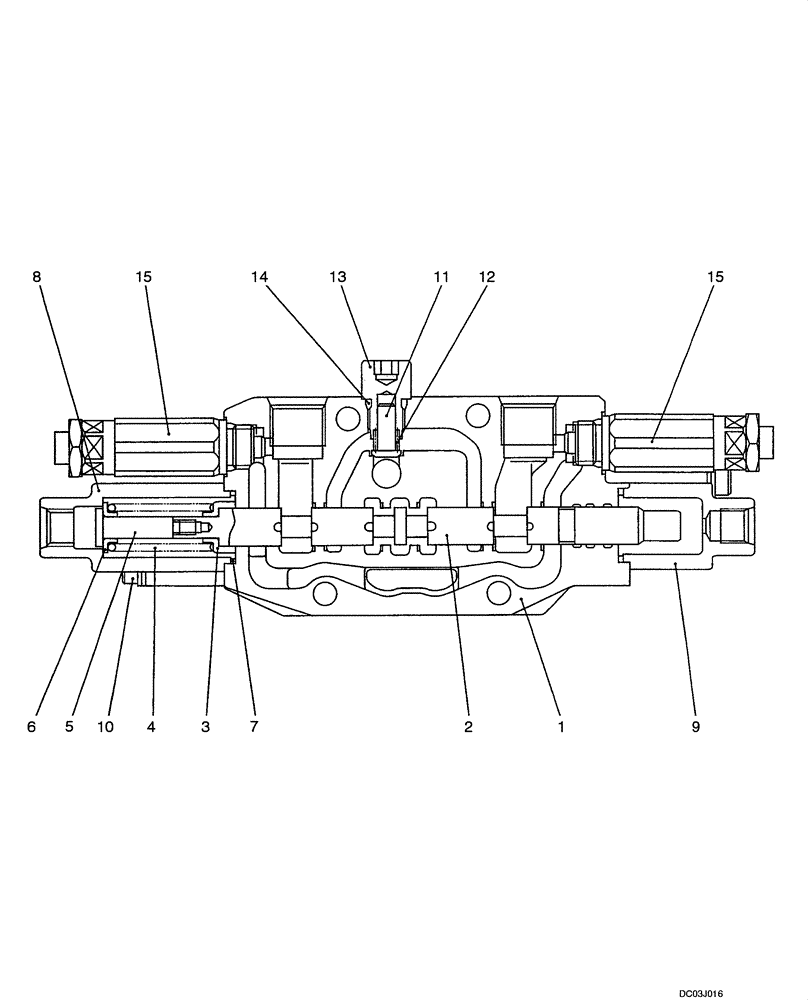

Схема запчастей Case CX47 - (08-38[00]) - SERVICE VALVE (08) - HYDRAULICS
9
12
15
6
4
11
14
15
7
5
1
8
2
10
13
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY30V00031F1

CONTROL VALVE

VALVE, Control Service Incl. 1 - 15

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

NSS

NOT SOLD SEPARAT

Seat, Spring

1шт.

4

NSS

NOT SOLD SEPARAT

Spring

1шт.

5

NSS

NOT SOLD SEPARAT

Bolt, Spacer

1шт.

6

NSS

NOT SOLD SEPARAT

Seat, Spring

1шт.

7

PH30V00009S007

O-RING

2шт.

8

PH30V00009S008

COVER

1шт.

9

PH30V00009S011

COVER

1шт.

10

PH30V00009S019

CAPSCREW

4шт.

11

PH30V00003S006

POPPET

1шт.

12

PH30V00003S007

SPRING

1шт.

13

PH30V00009S015

PLUG

1шт.

14

ZD12P01100

O-RING

1шт.

15

PM22V00005F3

VALVE PRESSURE RELIE

See Figure 08 -48

2шт.

PY30V00031R100

REPAIR KIT

Incl. 1 - 6

1шт.
