(08-40[00]) - VALVE ASSY - BOOM, OVERLOAD

Запчасти Case CX47 (08-40[00]) - VALVE ASSY - BOOM, OVERLOAD (08) - HYDRAULICS

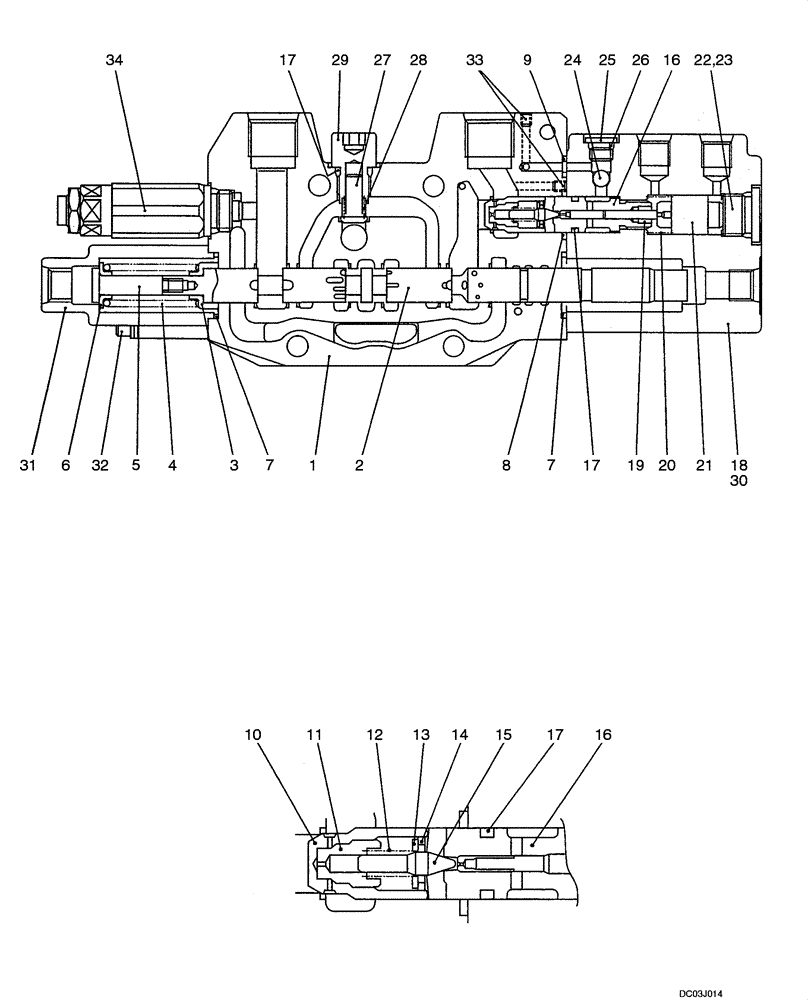

Схема запчастей Case CX47 - (08-40[00]) - VALVE ASSY - BOOM, OVERLOAD (08) - HYDRAULICS
10
16
9
21
16
5
31
11
15
20
7
4
8
27
25
3
29
18
26
13
28
17
2
17
30
19
14
1
17
24
34
7
32
6
12
23
33
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY30V00020F1

CONTROL VALVE

Boom Incl. 1 - 34

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

NSS

NOT SOLD SEPARAT

Spool

1шт.

3

NSS

NOT SOLD SEPARAT

Seat, Spring

1шт.

4

NSS

NOT SOLD SEPARAT

Spring

1шт.

5

NSS

NOT SOLD SEPARAT

Bolt, Spacer

1шт.

6

NSS

NOT SOLD SEPARAT

Seat, Spring

1шт.

7

PH30V00009S007

O-RING

2шт.

8

ZD12P01800

O-RING

1шт.

9

ZD12P00600

O-RING

1шт.

10

NSS

NOT SOLD SEPARAT

Valve, Lock

1шт.

11

NSS

NOT SOLD SEPARAT

Restrictor

1шт.

12

NSS

NOT SOLD SEPARAT

Spring

1шт.

13

NSS

NOT SOLD SEPARAT

Seat, Spring

1шт.

14

NSS

NOT SOLD SEPARAT

Ring

1шт.

15

NSS

NOT SOLD SEPARAT

Poppet

1шт.

16

NSS

NOT SOLD SEPARAT

Guide, Piston

1шт.

17

ZD12P01100

O-RING

2шт.

18

NSS

NOT SOLD SEPARAT

Cover

1шт.

19

PH30V00029S019

PISTON

1шт.

20

YT30V00001S035

SPRING

1шт.

21

YT30V00001S036

PISTON

1шт.

22

YT30V00001S020

PLUG

1шт.

23

ZD12P01500

O-RING

1шт.

24

2483U156S44

BALL

1шт.

25

PH30V00029S025

PLUG

1шт.

26

ZD12P00800

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

1шт.

27

PH30V00003S006

POPPET

1шт.

28

PH30V00003S007

SPRING

1шт.

29

PH30V00009S015

PLUG

1шт.

30

YT30V00018S018

CAPSCREW

3шт.

31

PH30V00009S008

COVER

1шт.

32

PH30V00009S019

CAPSCREW

2шт.

33

2436U1317S22

PLUG

2шт.

34

PM22V00005F4

VALVE PRESSURE RELIE

See Figure 08 -48

1шт.

PY30V00020R100

REPAIR KIT

Incl. 2 - 6

1шт.
