(35.359.07) - VALVE INSTALL

Запчасти Case CX27B ASN (35.359.07) - VALVE INSTALL (35) - HYDRAULIC SYSTEMS

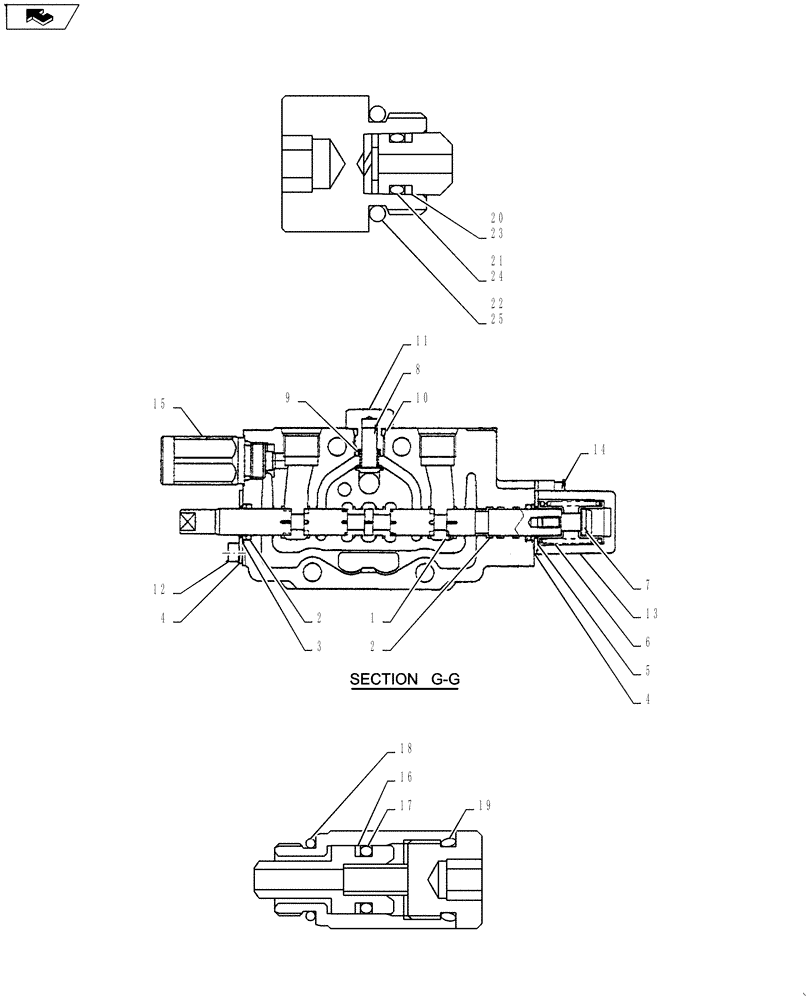

Схема запчастей Case CX27B ASN - (35.359.07) - VALVE INSTALL (35) - HYDRAULIC SYSTEMS
14
11
9
20
2
21
6
3
23
1
12
7
25
2
home
15
17
24
22
16
10
4
4
18
19
8
5
13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Valve Install PM64H00051F1

1шт.

.

PM30V00043F1

VALVE

Incl 1 - 15

1шт.

1

NSS

NOT SOLD SEPARAT

Spool

1шт.

2

NSS

NOT SOLD SEPARAT

O-Ring

2шт.

3

NSS

NOT SOLD SEPARAT

Seal, Dust

2шт.

4

NSS

NOT SOLD SEPARAT

Plate

2шт.

5

NSS

NOT SOLD SEPARAT

Seat

2шт.

6

NSS

NOT SOLD SEPARAT

Spring

1шт.

7

NSS

NOT SOLD SEPARAT

Spool

1шт.

8

PH30V00003S006

POPPET

1шт.

9

PH30V00003S007

SPRING

1шт.

10

ZD12P01100

O-RING

1шт.

11

PH30V00003S009

PLUG

1шт.

12

PH30V00003S010

CAPSCREW

2шт.

13

PH30V00003S011

COVER

1шт.

14

PW30V00027S015

CAP

screw

2шт.

15

PH21V00001F1

BLEEDER VALVE

Assembly, Incl 16 - 19

1шт.

16

YR30V00009S009

BACK-UP RING

1шт.

17

ZD11P01090

O-RING

1шт.

18

ZD12P01400

O-RING

1шт.

19

ZD12P01500

O-RING

1шт.

.

PH50T00001F1

PLUG

Incl 20 - 25

1шт.

20

ZD85P00700

BACK-UP RING

1шт.

21

ZD12P00700

O-RING,1.6mm Thk x 6.8mm ID, 90 Duro

O-Ring

1шт.

22

ZD12P01400

O-RING

1шт.

23

ZD85P00700

BACK-UP RING

1шт.

24

ZD12P00700

O-RING,1.6mm Thk x 6.8mm ID, 90 Duro

O-Ring

1шт.

25

ZD12P01400

O-RING

1шт.

PM30V00043R100

REPAIR KIT

Consists Of Item; 1(1), 2(1), 3(1), 4(1), 5(1), 6(1), 7(1)

1шт.
