(35.702.06) - CONTROLS, OPERATORS (CANOPY)

Запчасти Case CX27B ASN (35.702.06) - CONTROLS, OPERATORS (CANOPY) (35) - HYDRAULIC SYSTEMS

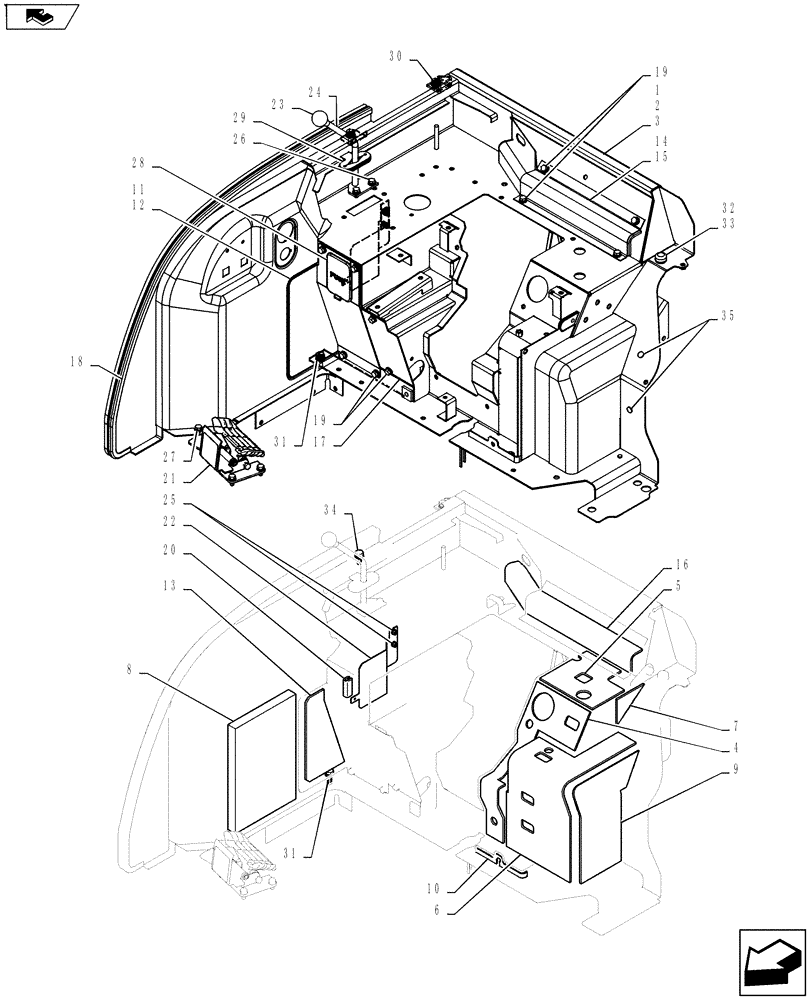

Схема запчастей Case CX27B ASN - (35.702.06) - CONTROLS, OPERATORS (CANOPY) (35) - HYDRAULIC SYSTEMS
33
7
3
home
22
12
15
35
2
20
30
29
25
32
23
21
4
9
27
5
10
13
26
34
19
17
24
16
1
31
14
18
8
31
6
19
28
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Controls, Operators (Canopy) PM03M00058F1

1шт.

1

PM10M00005F1

Control

1шт.

2

PM10M01269F1

1шт.

3

PM10M01265P2

1шт.

4

PM10M01149P1

FOAM INSULATION

1шт.

5

PM10M01191P1

FOAM INSULATION

1шт.

6

PM10M01151P1

FOAM INSULATION

1шт.

7

PM10M01065P1

FOAM INSULATION

1шт.

8

PM10M01187P1

FOAM INSULATION

1шт.

9

PH10M01045P1

FOAM INSULATION

1шт.

10

PM10M01247P1

GASKET

Rubber

1шт.

11

PM03M01679F1

COVER ASSY

Incl 12 - 13

1шт.

12

PM03M01628P1

COVER

1шт.

13

PM03M01680P1

FOAM INSULATION

1шт.

14

PM03M01622F1

COVER ASSY

Incl 15 - 16

1шт.

15

PM03M01623P1

COVER

1шт.

16

PM03M01624P2

RUBBER

1шт.

17

PM03M01681P1

COVER

1шт.

18

PM21C01573D1

WEATHERSEAL STRIP

1шт.

19

PA03M01093D2

BOLT

Sems

10шт.

20

PM22C01020DR

TRIM PANEL

1шт.

21

PM55M00019F1

1шт.

22

PM03M01705P1

COVER

1шт.

23

PV03M01043P1

HANDLE GRIP

1шт.

24

PW03M01623P1

LEVER

1шт.

25

ZM61C06012

BOLT

Sems

2шт.

26

ZM22C08016

BOLT

Sems

2шт.

27

ZM22C08020

BOLT

Sems

1шт.

28

PW03M01543P1

GROMMET

1шт.

29

PW03M01972P1

GROMMET

1шт.

30

ZM22C10020

BOLT

Sems

1шт.

31

ZM22C10030

BOLT

Sems

1шт.

32

ZM22C12050

BOLT (STEP)

Sems

1шт.

33

PW03M01557P1

CAP

1шт.

34

ZM22C10025

BOLT

Sems

1шт.

35

PV02B01073D2

CAP

2шт.
