(88.200.02) - COVER ASSY, ARM, CYLINDER

Запчасти Case CX27B ASN (88.200.02) - COVER ASSY, ARM, CYLINDER (88) - ACCESSORIES

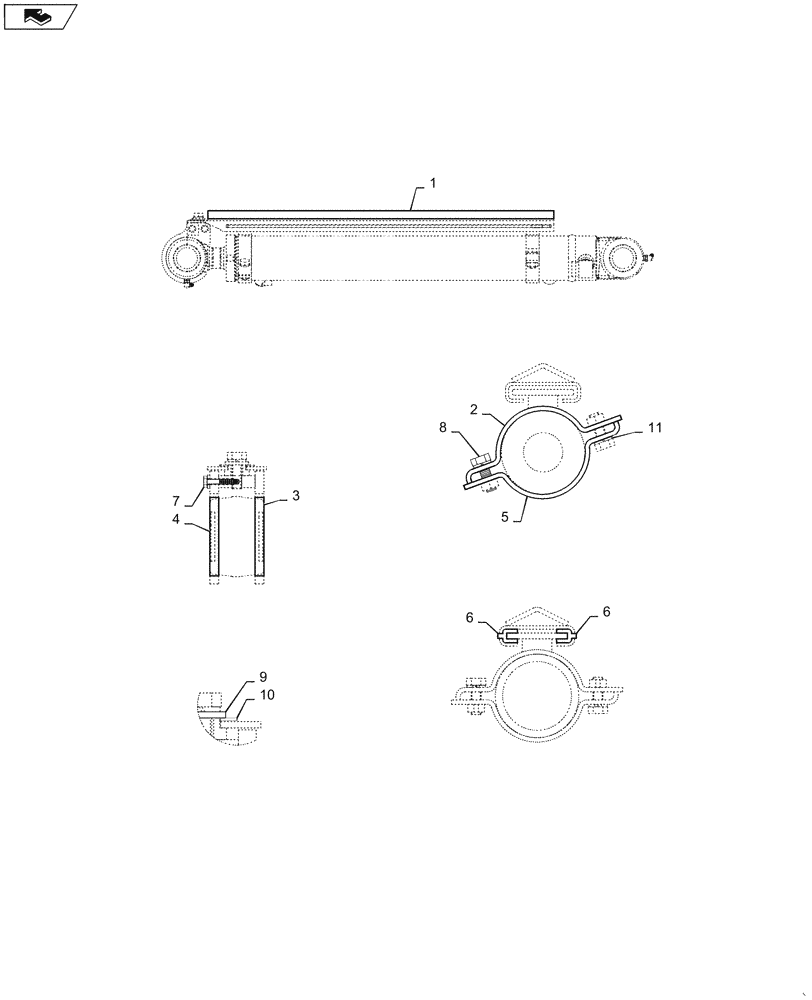

Схема запчастей Case CX27B ASN - (88.200.02) - COVER ASSY, ARM, CYLINDER (88) - ACCESSORIES
home
11
6
5
3
7
8
10
2
9
1
6
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Cover Assy Arm Cylinder PV02B01432F1, Start Serial: PV13-33933

1шт.

1

PW02B01449P1

COVER

1шт.

2

PV02B01414P1

BRACKET

1шт.

3

PV02B01433P1

BRACKET

1шт.

4

PV02B01437P1

PLATE

1шт.

5

PV02B01356P1

BAND

2шт.

6

PW02B01351P1

GUIDE

2шт.

7

ZM73C06020

BOLT,M6x20mm - Course Thread

2шт.

8

ZS18C10030

SCREW,Hex, M10 x 30mm

5шт.

9

ZW16H10000

WASHER

1шт.

10

PN03M01009D2

WASHER

1шт.

11

ZW26X10000

LOCK WASHER

5шт.
