(90.100.01) - GUARD INSTALL (CAB)

Запчасти Case CX27B ASN (90.100.01) - GUARD INSTALL (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS

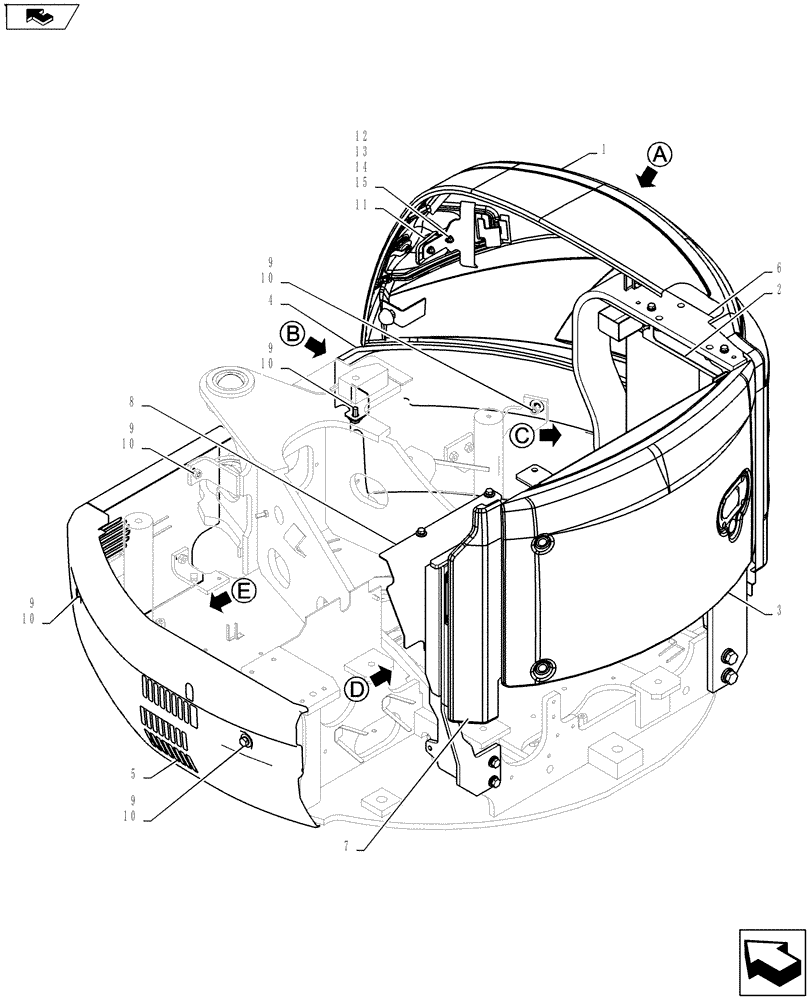

Схема запчастей Case CX27B ASN - (90.100.01) - GUARD INSTALL (CAB) (90) - PLATFORM, CAB, BODYWORK AND DECALS
2
9
9
9
13
6
9
1
3
12
4
11
14
home
10
5
8
10
15
7
10
9
10
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Guard Install (Cab) PM21C00024F1

1шт.

1

PM21C00023F1

COVER ASSY

Side

1шт.

2

PM22C01069F1

DUCT

1шт.

3

PM22C00014F1

COWLING

Bonnet Assy.

1шт.

4

PM21C01589F1

COVER

Assy.

1шт.

5

PM21C01587F1

COVER ASSY

1шт.

6

PM21C01505F1

SUPPORT ASSY.

1шт.

7

PM21C01401F1

COVER ASSY

1шт.

8

PM21C01352F1

PLATE ASSY.

1шт.

9

YT21C01187P2

WASHER

6шт.

10

PA41C01005D3

BOLT

Sems

7шт.

11

PM21C01371P1

LOCK

1шт.

12

ZS18C06020

SCREW,Hex, M6 x 20mm

Cap

2шт.

13

ZW26X06000

LOCK WASHER

2шт.

14

ZW16H06000

WASHER

4шт.

15

ZN18C06005

NUT

2шт.
