(90.100.06) - GUARD INSTALL (CANOPY)

Запчасти Case CX27B ASN (90.100.06) - GUARD INSTALL (CANOPY) (90) - PLATFORM, CAB, BODYWORK AND DECALS

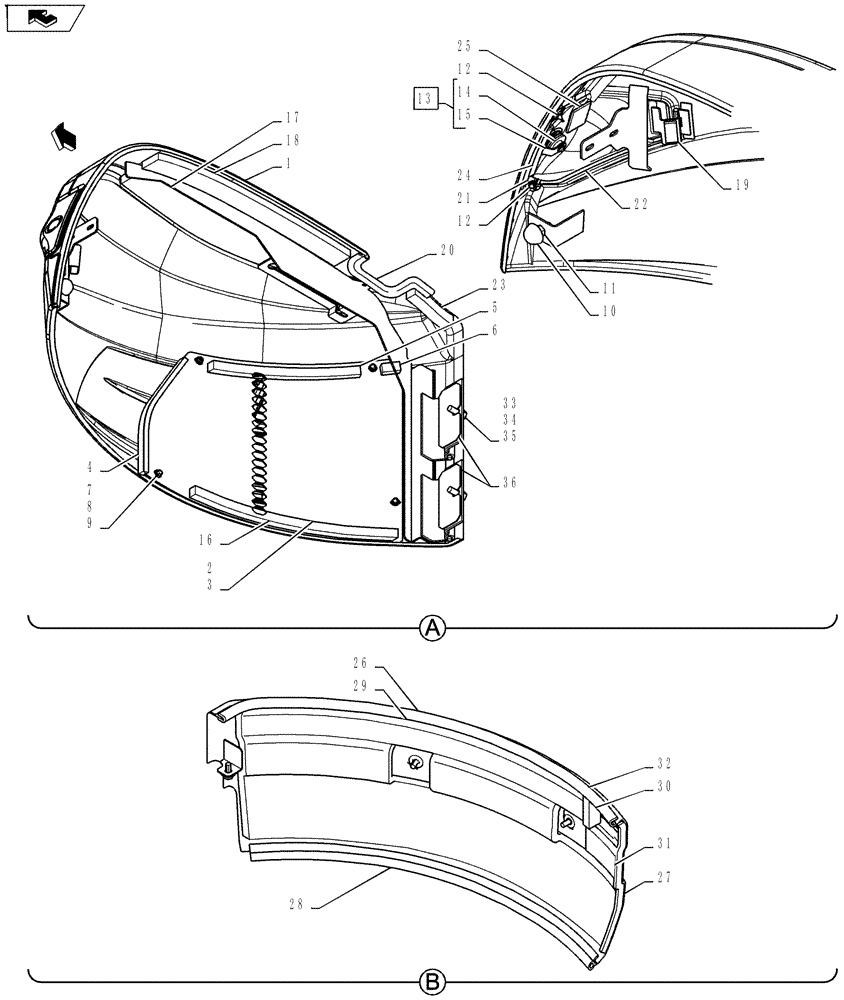

Схема запчастей Case CX27B ASN - (90.100.06) - GUARD INSTALL (CANOPY) (90) - PLATFORM, CAB, BODYWORK AND DECALS
2
22
12
29
6
26
3
24
12
33
23
15
31
7
10
32
17
4
36
28
16
35
27
19
13
21
25
8
1
11
20
34
14
5
18
9
home
30
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Guard Install (Canopy) PM21C00022F1

1шт.

1

PM21C01441P1

COVER

1шт.

2

PM21C01588F1

GUARD ASSY.

1шт.

3

PM21C01582P1

GUARD

1шт.

4

PM21C01378D2

RUBBER

1шт.

5

PM21C01378D3

RUBBER

1шт.

6

PM21C01378D4

RUBBER

1шт.

7

ZN18C06005

NUT

4шт.

8

ZW26X06000

LOCK WASHER

4шт.

9

YT21P01001P1

WASHER

4шт.

10

YN21C01321P1

STOP

, Serial Range: PV13-33453-PV13-33469

1шт.

10

YN21C03212P1

STOP

, Start Serial: PV13-33470

1шт.

11

ZN17F10008

NUT

1шт.

12

PM21C01253P1

RUBBER

2шт.

13

PM21C01564F2

LOCK

Includes Ref. 14-15

1шт.

14

YR22C01025P2

LOCK

1шт.

15

PM21C01594P1

PLATE

1шт.

.

PM21C01419P1

COVER

Not Illustrated

1шт.

16

PM21C01378D1

RUBBER

1шт.

17

PM21C01488P1

FOAM INSULATION

1шт.

18

PM21C01489P1

FOAM INSULATION

1шт.

19

PA33H01057P1

RUBBER

1шт.

20

YW21C01057D1

WEATHERSTRIP

1шт.

21

PM21C01528P1

RUBBER

1шт.

22

PM21C01529P1

RUBBER

1шт.

23

PM21C01530P2

FOAM INSULATION

1шт.

24

PE21C01135D7

TRIM

1шт.

25

PM21C01574P1

RUBBER WEATHERSTRIP

1шт.

26

PM21C01590P2

COVER

1шт.

27

PM21C01233P1

RUBBER

1шт.

28

2427P1836D8

WEATHERSTRIP

1шт.

29

PM21C01491P1

FOAM INSULATION

1шт.

30

PM21C01394P1

FOAM INSULATION

1шт.

31

PM21C01395P1

FOAM INSULATION

1шт.

32

PE21C01135D6

PANEL

Trim

1шт.

33

ZS18C12030

SCREW,Hex, M12 x 30mm

Cap

2шт.

34

ZW16H12000

WASHER

4шт.

35

ZW26X12000

LOCK WASHER

6шт.

36

PM21C01507P1

SHIM

(1.6)

2шт.

PM21C01493P2

HINGE

Not Illustrated

2шт.
