(90.154.03) - DOOR ASSY, CAB (WITH HEAD GUARD)

Запчасти Case CX27B ASN (90.154.03) - DOOR ASSY, CAB (WITH HEAD GUARD) (90) - PLATFORM, CAB, BODYWORK AND DECALS

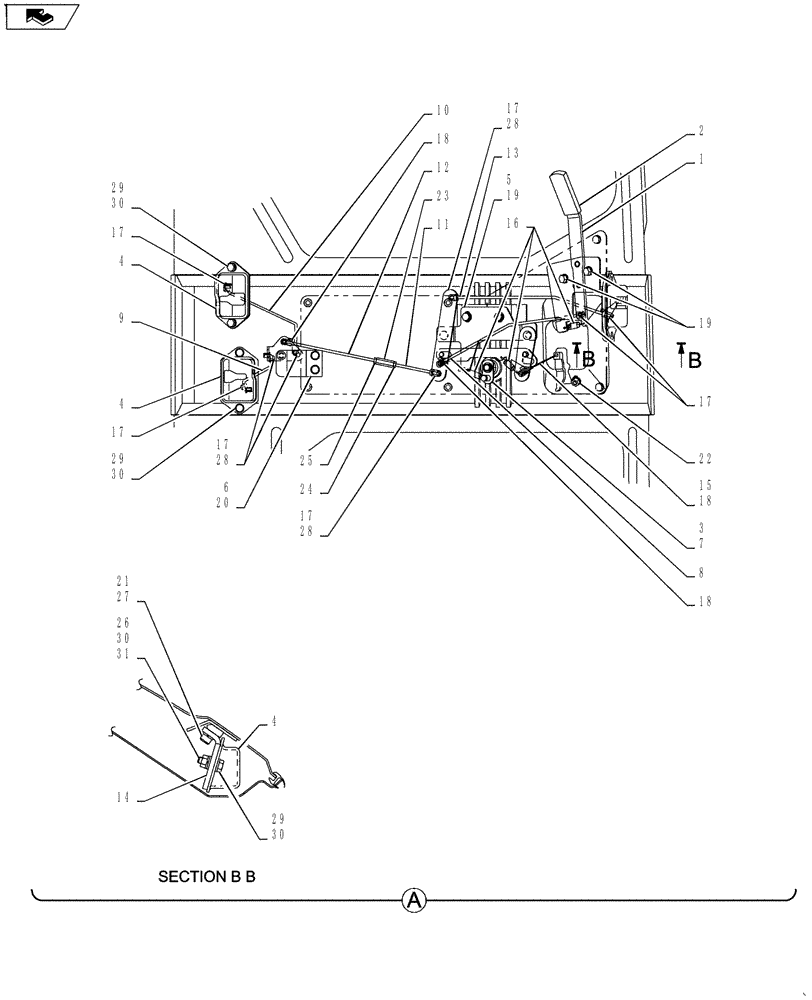

Схема запчастей Case CX27B ASN - (90.154.03) - DOOR ASSY, CAB (WITH HEAD GUARD) (90) - PLATFORM, CAB, BODYWORK AND DECALS
22
13
27
5
29
15
12
1
17
30
29
20
30
23
21
30
24
17
17
17
4
3
28
17
11
home
28
25
18
7
19
4
2
19
18
31
14
10
8
16
4
28
17
26
30
6
29
18
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Door Assembly, Cab (With Head Guard) PM02C00042F1

1шт.

1

PH02C01074P2

HANDLE

Assy.

1шт.

2

PY02C01035P2

COVER

1шт.

3

YR22C01025P2

LOCK

1шт.

4

24100U1335

LATCH

Lock Assy.

3шт.

5

PM02C01342P1

BRACKET

Assy.

1шт.

6

PM02C01497P1

LINK ASSY.

1шт.

7

PH02C01076P2

PLATE ASSY.

1шт.

8

PM51C01068P2

ROD

1шт.

9

PM02C01498P3

ROD

1шт.

10

PM02C01156P2

ROD

1шт.

11

PM51C01078P1

TIE-ROD

1шт.

12

PM51C01043P2

ROD

1шт.

13

PM51C01057P2

ROD

1шт.

14

PM51C01054P1

BRACKET

1шт.

15

PH02C01082P2

WIRE

1шт.

16

YR02C01480P2

SPRING

3шт.

17

YR02C01486P2

HOLDER

8шт.

18

YR02C01485P2

HOLDER

3шт.

19

ZM66C06016

BOLT

Sems

6шт.

20

ZM66C06012

BOLT

Sems

2шт.

21

ZS28C06012

CAPSCREW,Hex Socket Head, M6 x 12mm

2шт.

22

PM51C01081P1

NUT

2шт.

23

PM51C01041P1

NUT

1шт.

24

ZN16C04003

NUT

1шт.

25

PM51C01042P1

NUT

1шт.

26

ZN17C06005

NUT

2шт.

27

ZW26K06000

LOCK WASHER

2шт.

28

PM51C01077P1

WASHER

4шт.

29

ZS18C06020

SCREW,Hex, M6 x 20mm

Cap

6шт.

30

ZW16X06000

WASHER

8шт.

31

ZW26X06000

LOCK WASHER

2шт.
