(35.322.19) - HYD LINES, LOW

Запчасти Case CX27B ASN (35.322.19) - HYD LINES, LOW (35) - HYDRAULIC SYSTEMS

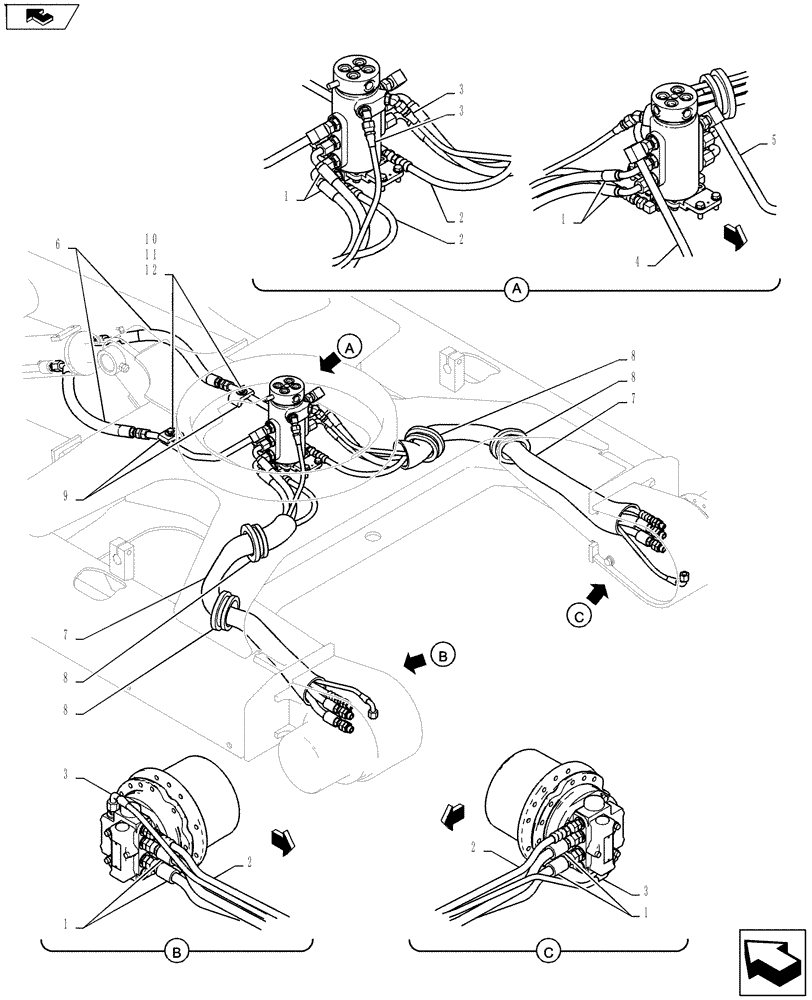

Схема запчастей Case CX27B ASN - (35.322.19) - HYD LINES, LOW (35) - HYDRAULIC SYSTEMS
4
7
9
1
2
1
11
12
3
10
7
8
3
2
home
6
2
8
3
2
8
1
1
3
5
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

Hydraulic Lines, Lower PV02H00006F1

1шт.

1

PM02H01011D4

HOSE,9.5mm ID x 1050mm L

4шт.

2

HX23L04110DX

HOSE,6.3mm ID x 1100mm L

2шт.

3

PM02H01009D4

HOSE,5.1mm ID x 1200mm L

2шт.

4

PV02H01015P1

TUBE

1шт.

5

PV02H01016P1

TUBE

1шт.

6

PV02H01012D1

HOSE,9.5mm ID x 400mm L

2шт.

7

PW01P01003DC

HOSE,45mm ID x 730mm L

2шт.

8

PX02H01001P1

GROMMET

4шт.

9

PW02F01049P1

CLAMP

2шт.

10

PV01P01007P1

WASHER

2шт.

11

ZW26X08000

LOCK WASHER

Lock

2шт.

12

ZS18C08035

SCREW,Hex, M8 x 35mm

Cap

2шт.
