(03-006) - LIGHT INSTAL (BOOM) (PW80E00012F1, PM15E00004F1)

Запчасти Case CX27B BTW (03-006) - LIGHT INSTAL (BOOM) (PW80E00012F1, PM15E00004F1) (55) - ELECTRICAL SYSTEMS

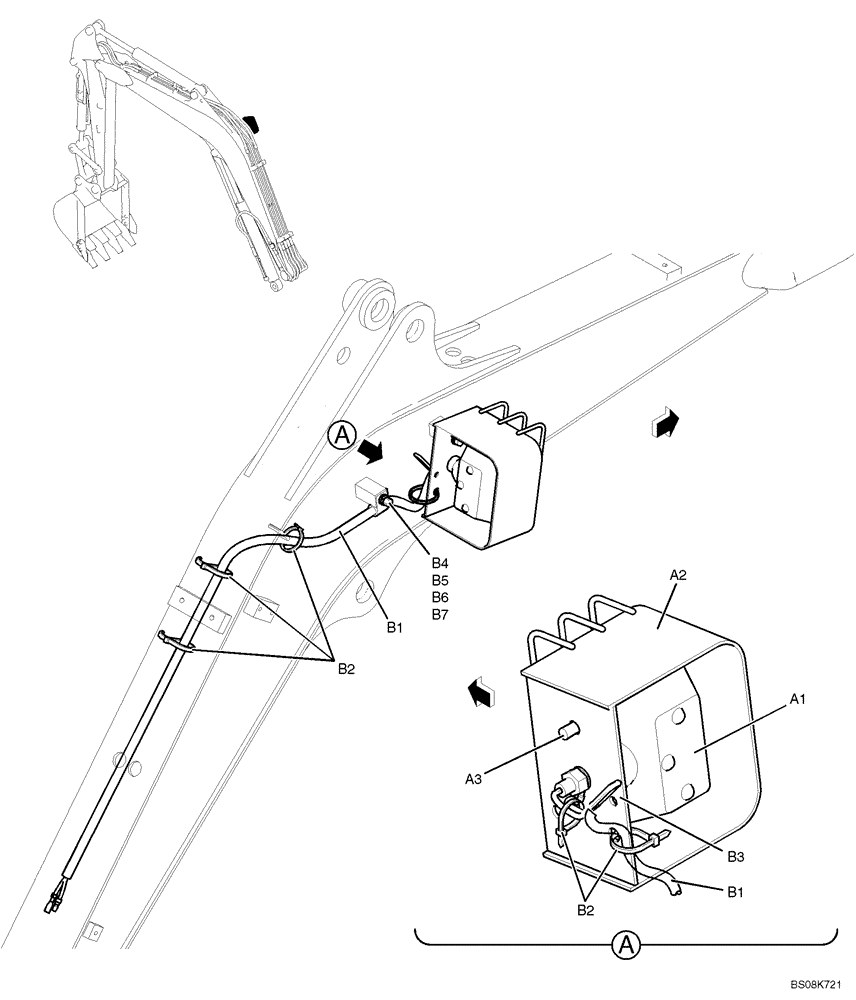

Схема запчастей Case CX27B BTW - (03-006) - LIGHT INSTAL (BOOM) (PW80E00012F1, PM15E00004F1) (55) - ELECTRICAL SYSTEMS
b2
b6
b5
b1
a2
a3
b2
b1
b7
b3
a1
b4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

LIGHT ASSY, PW80E00012F1

1шт.

a1

PM80S00008F1

LIGHT

See Figure 01-061

1шт.

a2

PW80E01018P1

COVER

1шт.

a3

ZM73C12020

BOLT,M12x20mm - Course Thread

Sems

1шт.

HARNESS ASSY, BOOM, PM15E00004F1

1шт.

b1

PM15E01012D3

HARNESS

1шт.

b2

PY01P01043D3

CABLE TIE,188mm L

5шт.

b3

YN03E01001D5

CLIP

1шт.

b4

EW02E01015D4

CLIP

1шт.

b5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

b6

ZW16X10000

WASHER

1шт.

b7

ZW26X10000

LOCK WASHER

1шт.
