(02-004) - IDLER ASSY

Запчасти Case CX27B PV13 (02-004) - IDLER ASSY (04) - UNDERCARRIAGE

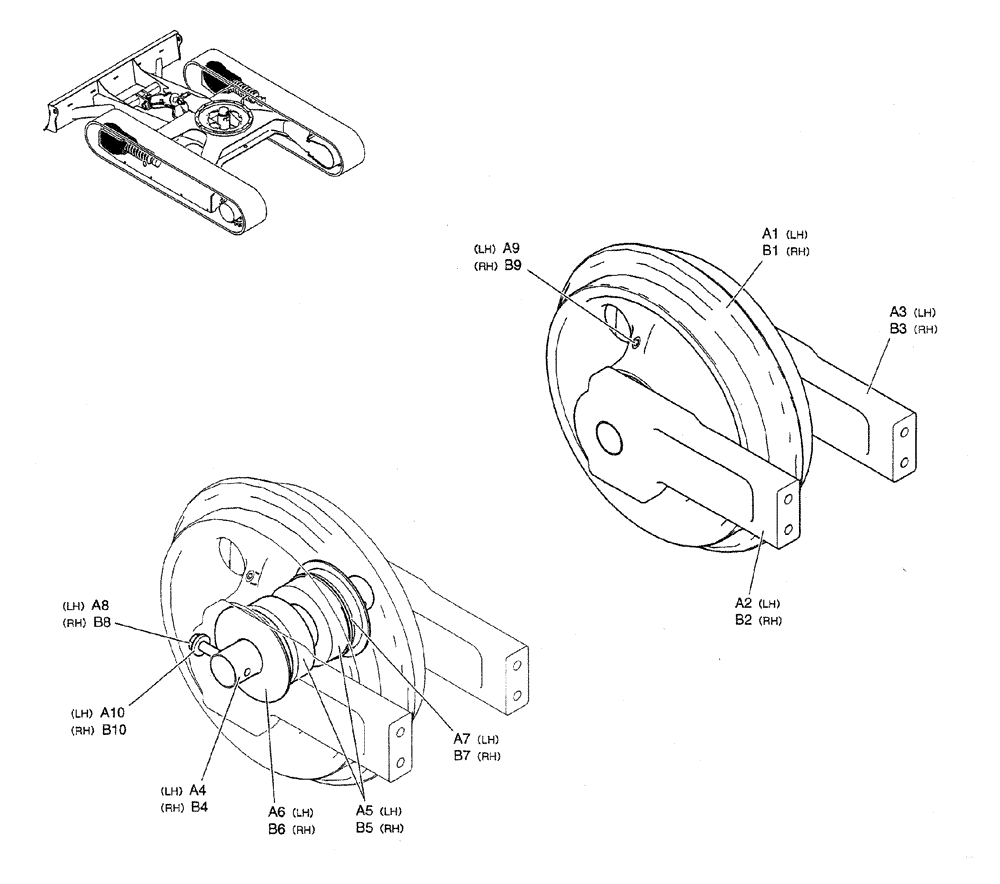

Схема запчастей Case CX27B PV13 - (02-004) - IDLER ASSY (04) - UNDERCARRIAGE
b2
a9
b1
a6
a8
b9
b4
b6
b8
a4
a3
a10
a5
b5
a2
a1
b3
a7
b7
b10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PV52D00013F1

IDLER,271mm OD x 461mm W

ASSY (L/H)

1шт.

a1

PV52D00008P1

IDLER

1шт.

a2

PV52D01014P1

COLLAR

1шт.

a3

PV52D01015P1

COLLAR

1шт.

a4

PV52D01010P1

SHAFT

1шт.

a5

PV64D01005P1

BEARING

2шт.

a6

PW64D01013P1

SEAL,30mm ID x 85mm OD x 21mm Thk

2шт.

a7

ZR26X07200

SNAP RING

1шт.

a8

PV52D01011P1

SCREW

CAP

2шт.

a9

PV52D01007P1

PLUG

1шт.

a10

ZW16H08000

WASHER

2шт.

PV52D00014F1

IDLER,271mm OD x 325.5mm W

ASSY (R/H)

1шт.

b1

PV52D00008P1

IDLER

1шт.

b2

PV52D01014P1

COLLAR

1шт.

b3

PV52D01015P1

COLLAR

1шт.

b4

PV52D01010P1

SHAFT

1шт.

b5

PV64D01005P1

BEARING

2шт.

b6

PW64D01013P1

SEAL,30mm ID x 85mm OD x 21mm Thk

2шт.

b7

ZR26X07200

SNAP RING

1шт.

b8

PV52D01011P1

SCREW

CAP

2шт.

b9

PV52D01007P1

PLUG

1шт.

b10

ZW16H08000

WASHER

2шт.
