(01-075) - ELEC ASSY, UPP

Запчасти Case CX27B PV13 (01-075) - ELEC ASSY, UPP (05) - SUPERSTRUCTURE

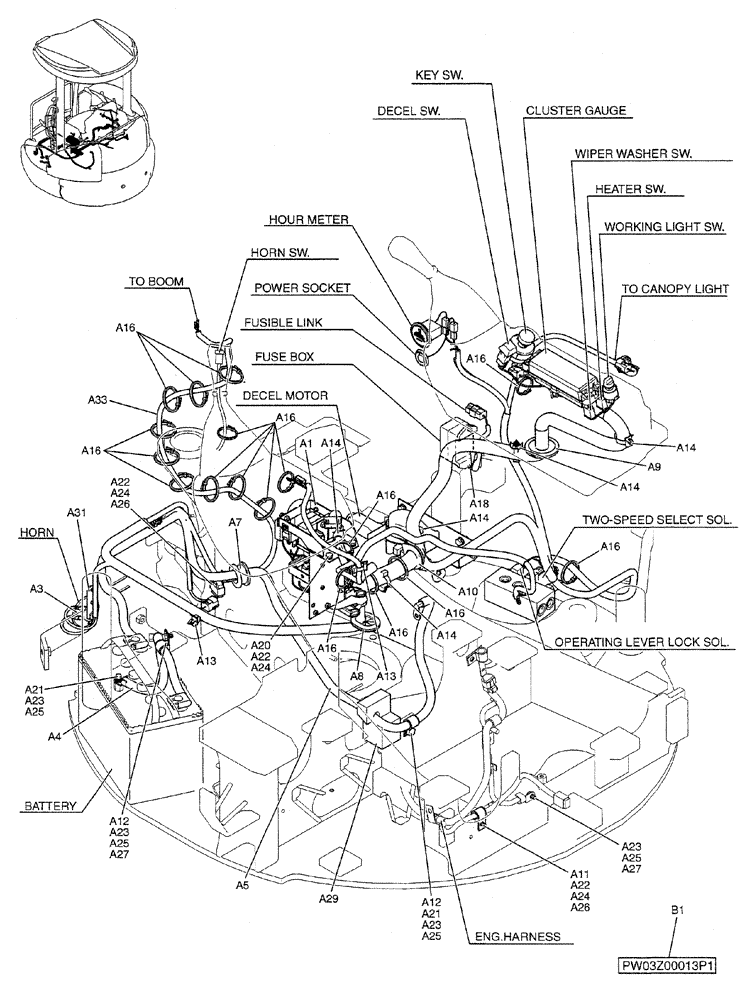

Схема запчастей Case CX27B PV13 - (01-075) - ELEC ASSY, UPP (05) - SUPERSTRUCTURE
a24
a33
a16
a22
a22
a23
a16
a21
a12
a27
a25
a1
b1
a16
a14
a26
a16
a18
a16
a5
a25
a26
a16
a11
a14
a31
a23
a18
a16
a22
a25
a24
a27
a14
a7
a25
a21
a23
a23
a20
a24
a14
a16
a12
a29
a4
a9
a14
a3
a10
a13
a13
a8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

0

ELEC ASSY, UPP (PM03E00010F1)

1шт.

a1

PM24E00046F1

RELAY

ASSY, SEE FIG. 01-080

1шт.

a3

PY53S00002P1

HORN

1шт.

a4

PM13E01098D1

CABLE

1шт.

a5

PM13E01088D1

CABLE

1шт.

a7

PW13E01042P1

GROMMET

1шт.

a8

PH13E01072P1

GROMMET

1шт.

a9

PW13E01076P1

GROMMET

GROMMET

1шт.

a10

PM13E01084P1

GROMMET

1шт.

a11

EW02E01015D4

CLIP

1шт.

a12

EW02E01015D8

CLIP

2шт.

a13

YN03E01001D4

CLIP,33mm L

2шт.

a14

YN03E01001D5

CLIP

5шт.

a16

PY01P01043D5

CABLE TIE,301mm L

22шт.

a18

ZM61C06020

BOLT

SEMS

2шт.

a20

ZS18C08014

SCREW,Hex, M8 x 14mm

CAP

3шт.

a21

ZS18C10016

SCREW,Hex, M10 x 16mm

CAP

2шт.

a22

ZW16P08000

WASHER

ID 08 x OD 17 x Th 1.6mm

5шт.

a23

ZW16P10000

WASHER

4шт.

a24

ZW26X08000

LOCK WASHER

Lock

5шт.

a25

ZW26X10000

LOCK WASHER

4шт.

a26

ZN18C08007

NUT

2шт.

a27

ZN18C10008

NUT

2шт.

a29

PM13E01085P1

FOAM INSULATION

1шт.

a31

ZM11C08016

BOLT

SEMS

1шт.

a33

PW14E01034D1

HARNESS

1шт.

b1

PW03Z00013P1

SCHEMATIC, ELEC, (NOT IN SERVICE)

1шт.
