(07-006) - VALVE ASSY, CONTROL (SERVICE)

Запчасти Case CX27B PV13 (07-006) - VALVE ASSY, CONTROL (SERVICE) ELECTRICAL AND HYDRAULIC COMPONENTS

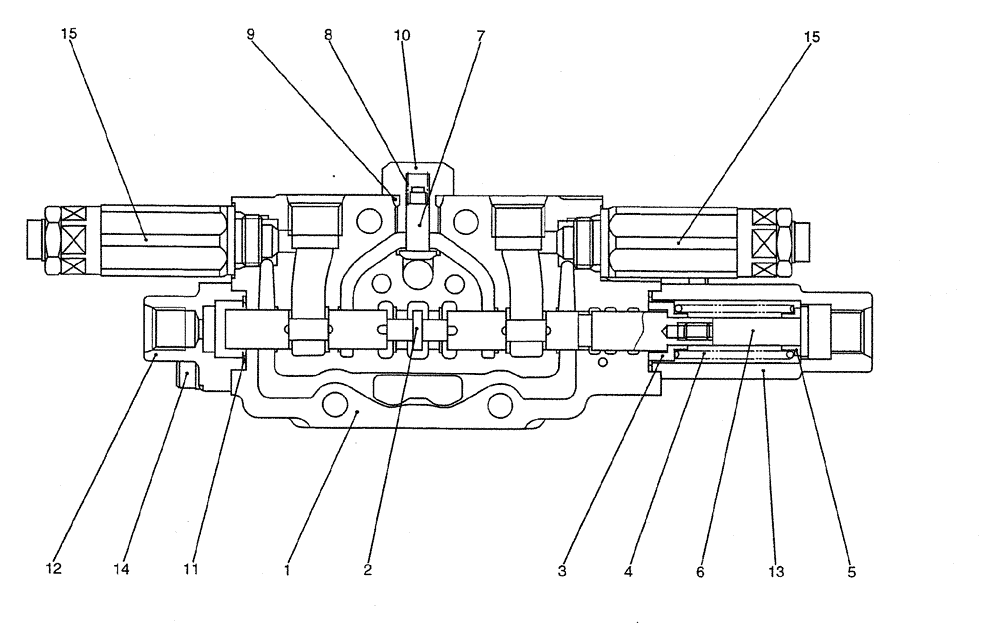

Схема запчастей Case CX27B PV13 - (07-006) - VALVE ASSY, CONTROL (SERVICE) ELECTRICAL AND HYDRAULIC COMPONENTS
15
14
12
3
4
6
9
11
8
2
15
10
1
5
13
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX30V00064F1

VALVE SECTION

ASSY, CONTROL

1шт.

1

NSS

NOT SOLD SEPARAT

BODY

1шт.

2

NSS

NOT SOLD SEPARAT

SPOOL

1шт.

3

NSS

NOT SOLD SEPARAT

SEAT SPRING

1шт.

4

NSS

NOT SOLD SEPARAT

SPRING

1шт.

5

NSS

NOT SOLD SEPARAT

SEAT SPRING

1шт.

6

NSS

NOT SOLD SEPARAT

BOLT SPACER

1шт.

7

PF30V00005S009

POPPET

1шт.

8

PF30V00005S010

SPRING

1шт.

9

ZD12P01100

O-RING

1шт.

10

PF30V00005S012

PLUG

1шт.

11

PW30V01008S011

O-RING

2шт.

12

PM30V00021S012

COVER

1шт.

13

PM30V00021S013

COVER

1шт.

14

PM30V00021S014

SCREW

CAPSCREW

4шт.

15

PM22V00005F3

VALVE PRESSURE RELIE

ASSY, OVERLOAD RELIEF

2шт.

SEE (HC013)

1шт.

PX30V00052R100

REPAIR KIT

CONSISTS OF ITEM 2(1), 3(1), 4(1), 5(1), 6(1)

1шт.
