(07-045) - JOINT ASSY, SWIVEL

Запчасти Case CX27B PV13 (07-045) - JOINT ASSY, SWIVEL ELECTRICAL AND HYDRAULIC COMPONENTS

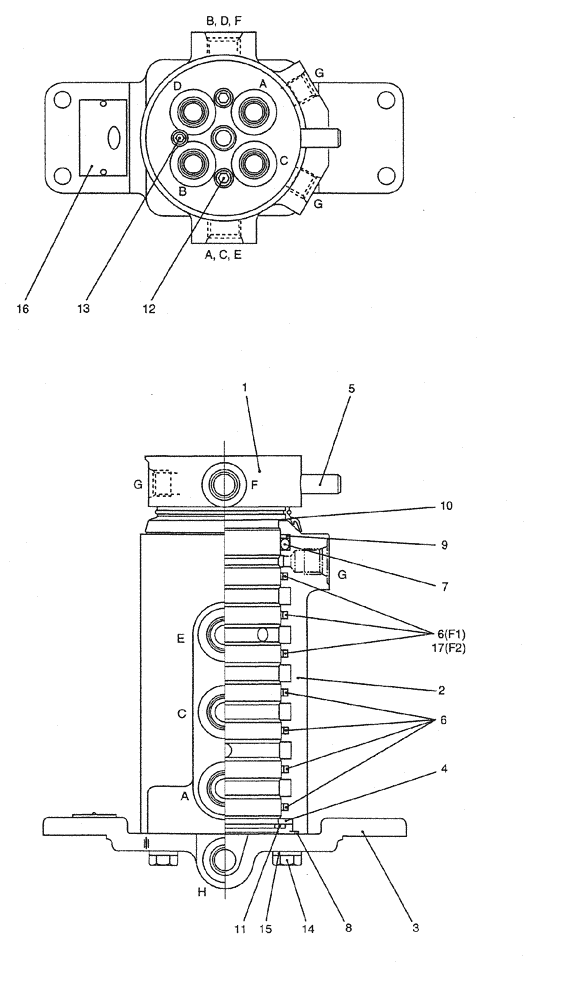

Схема запчастей Case CX27B PV13 - (07-045) - JOINT ASSY, SWIVEL ELECTRICAL AND HYDRAULIC COMPONENTS
2
6
4
12
5
7
6
13
11
15
9
10
16
1
3
17
8
14
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PM55V00012F1

JOINT ASSY.

SWIVEL

1шт.

PM55V00012F2

HYDRAULIC SWIVEL

1шт.

1

PV55V00001S001

SHAFT

1шт.

2

PV55V00001S002

ROTOR

BODY

1шт.

3

PM55V00012S003

FLANGE

1шт.

4

PV55V00001S004

RING

THRUST

1шт.

5

PV55V00001S005

PIN

1шт.

6

PV55V00001S006

SEAL

(F1 ONLY)

7шт.

PV55V00001S006

SEAL

(F2 ONLY)

4шт.

7

ZD12P06000

O-RING

1шт.

8

PV55V00001S008

O-RING

1шт.

9

ZD75P06000

BACK-UP RING

1шт.

10

PV55V00001S010

SEAL

DUST

1шт.

11

ZR16X05500

RING

RETAINING

1шт.

12

ZE82T02000

PLUG

2шт.

13

PV55V00001S013

PLUG

1шт.

14

ZS23C08020

SCREW,Hex Socket Head, M8 x 20mm

CAP

4шт.

15

ZW22K08000

LOCK WASHER

4шт.

16

NSS

NOT SOLD SEPARAT

NAME PLATE

1шт.

17

PM55V00012S017

SEAL

(F2 ONLY)

3шт.
