(01-102[00]) - HARNESS ASSY, ENGINE

Запчасти Case CX31B (01-102[00]) - HARNESS ASSY, ENGINE (55) - ELECTRICAL SYSTEMS

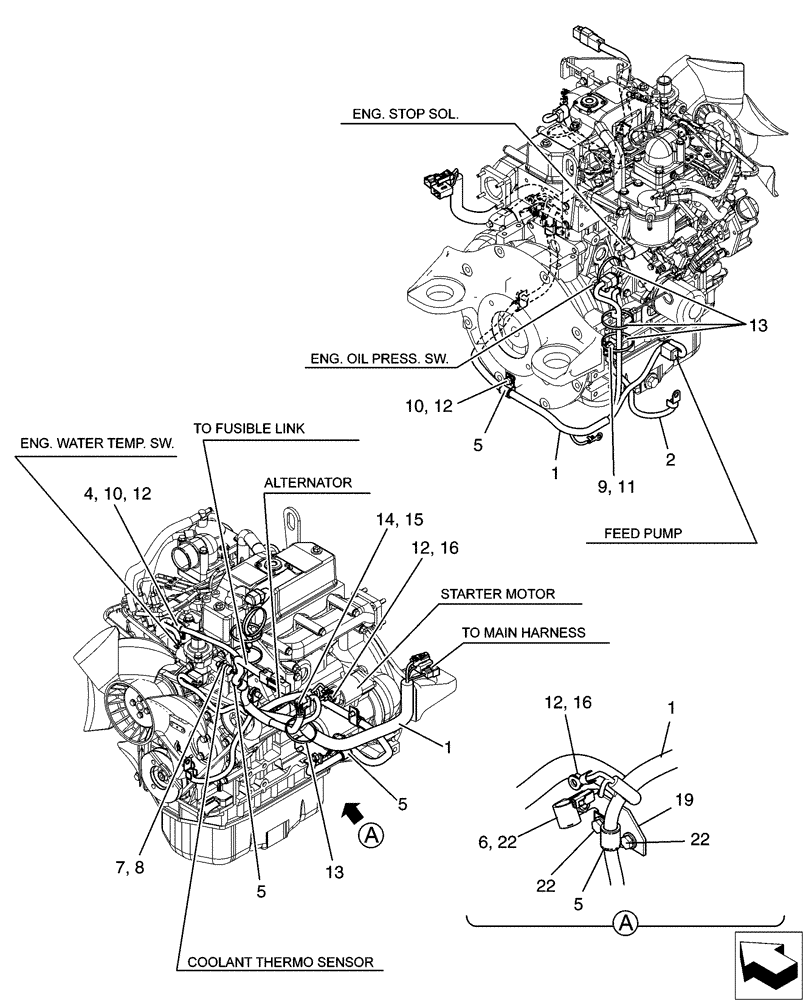

Схема запчастей Case CX31B - (01-102[00]) - HARNESS ASSY, ENGINE (55) - ELECTRICAL SYSTEMS
12
13
2
5
7
8
1
11
6
5
12
12
4
1
22
14
12
16
19
5
22
1
9
5
15
22
10
13
1
16
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW16E00008F1

Engine

1шт.

1

PW16E01024P1

WIRE HARNESS

1шт.

2

PH13E01047D1

CABLE

1шт.

4

EW02E01015D4

CLIP

1шт.

5

EW02E01015D6

CLIP

4шт.

6

EW02E01015D8

CLIP

1шт.

7

PA24S00003P1

SENSOR,50-120 Degree C

(Used for Engine Temp Gauge)

1шт.

8

PA13E01027P1

PACKING

1шт.

9

ZS18C10014

SCREW,Hex, M10 x 14mm

2шт.

10

ZS18C08012

SCREW,Hex, M8 x 12mm

Cap

2шт.

11

ZW16P10000

WASHER

2шт.

12

ZW16P08000

WASHER

3шт.

13

PY01P01043D4

CABLE TIE,4.80mm W x 251mm L

4шт.

14

ZW16P06000

WASHER

1шт.

15

ZN18C06005

NUT

1шт.

16

ZN18C08007

NUT

1шт.

19

PV16E01011P1

BRACKET

1шт.

22

ZM73C08016

BOLT,M8x16mm - Course Thread

Sems

3шт.
