(90.150.AO[01]) - CAB, INSTALL, BTW PX17-40001 - 40806

Запчасти Case CX36B (90.150.AO[01]) - CAB, INSTALL, BTW PX17-40001 - 40806 (90) - PLATFORM, CAB, BODYWORK AND DECALS

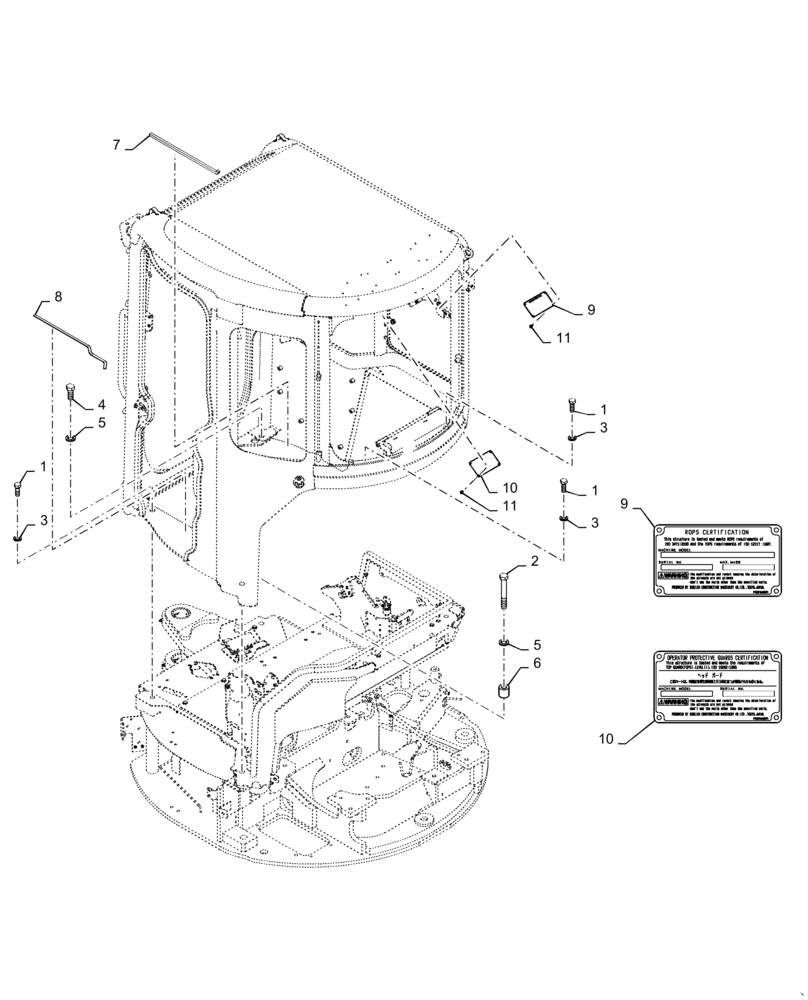

Схема запчастей Case CX36B - (90.150.AO[01]) - CAB, INSTALL, BTW PX17-40001 - 40806 (90) - PLATFORM, CAB, BODYWORK AND DECALS
5
3
9
1
6
2
8
11
9
5
11
3
10
1
10
1
3
4
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

ZS18C16045

SCREW,Hex, M16 x 45mm

Cap

3шт.

2

ZS18C20150

CAPSCREW,Hex, M20 x 150mm

1шт.

3

ZW16H16000

WASHER

3шт.

4

ZS18C20050

SCREW,Hex, M20 x 50mm

Cap

1шт.

5

ZW16H20000

WASHER

2шт.

6

PX02C01025P1

BRACKET

Boss

1шт.

7

PS02C01089P1

INSULATION

1шт.

8

PS02C01090P1

INSULATION

1шт.

9

PV20T01080P1

PLATE

Number

1шт.

10

PV20T01082P1

DATA PLAQUE

Number

1шт.

11

PB06C01093D1

RIVET

8шт.
