(90.154.AA[03]) - CAB, ASSY

Запчасти Case CX36B (90.154.AA[03]) - CAB, ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS

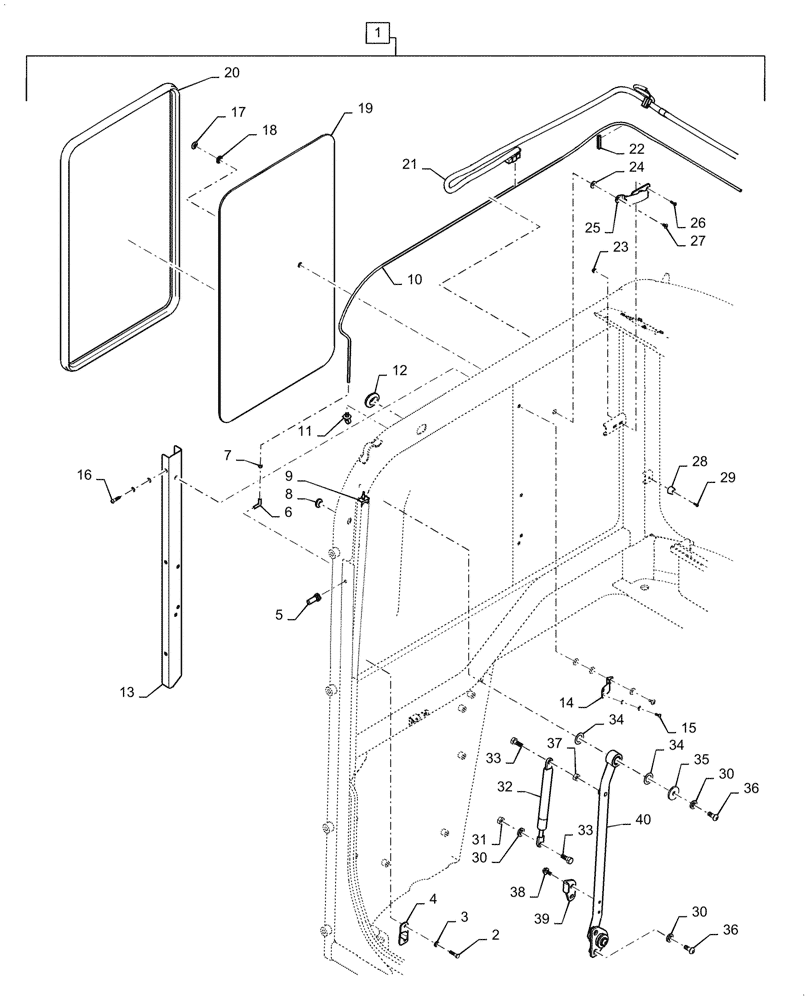

Схема запчастей Case CX36B - (90.154.AA[03]) - CAB, ASSY (90) - PLATFORM, CAB, BODYWORK AND DECALS
23
8
27
2
33
22
3
33
12
30
9
25
20
17
32
1
29
24
11
13
30
19
26
7
6
40
14
18
34
5
35
39
37
30
16
15
4
38
31
36
34
28
36
10
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

PX02C00010F1

CAB

Assy, Incl 2 - 40

1шт.

2

ZM73C06020

BOLT,M6x20mm - Course Thread

1шт.

3

PY02C01334P1

SHIM,1.6mm Thk

1шт.

4

PX02C01229P1

STRIKER

1шт.

5

YR02C01497P1

NOZZLE

1шт.

6

PY02C01182P1

JOINT

1шт.

7

PY02C01181P1

JOINT

1шт.

8

PY02C01301D1

GROMMET

1шт.

9

PM02C01396P1

STOP

1шт.

10

YT02C01126DE

TUBE

1шт.

11

PY02C01180P1

CLIP

1шт.

12

PY02C01301D3

GROMMET

1шт.

13

PX02C01221P1

COVER

1шт.

14

PS02C01075P1

HINGE

2шт.

15

ZM46C05012

BOLT

4шт.

16

ZM46C06016

SCREW

5шт.

17

PS02C01077P1

RETAINER

1шт.

18

PS02C01078P1

PACKING

2шт.

19

PX02C01061P1

GLASS

1шт.

20

PW02C01185D4

SEAL

1шт.

21

PX02C01260P1

WIRE HARNESS

1шт.

22

PF02C01174D5

TRIM

1шт.

23

PS02C01099D1

NUT

2шт.

24

PS02C01078P1

PACKING

2шт.

25

YN02C01656P1

LOCK ASSY

1шт.

26

PS02C01091D1

BOLT

, Serial Range: PX17-40001-PX17-40413

2шт.

26

ZS41C05016

SCREW,M5 x 16mm

, Start Serial: PX17-40414

2шт.

27

PS02C01092D1

BOLT

1шт.

28

PX02C01233P1

STOP

1шт.

29

ZS31C04012

BOLT,Phillips Drive, Pan HD, M4 x 12mm

1шт.

30

ZW16H08000

WASHER

4шт.

31

ZN18C08007

NUT

2шт.

32

PY02C01326P1

SPRING

Strut

1шт.

33

PY02C01349D1

SCREW

2шт.

34

PY02C01322D1

WASHER

2шт.

35

PY02C01323D1

WASHER

1шт.

36

PX02C01192D1

SCREW

2шт.

37

ZN18C08007

NUT

1шт.

38

ZM73C06016

BOLT,M6x16mm - Course Thread

1шт.

39

PX02C01227P1

PLATE

1шт.

40

PX02C01218F1

LINK

Assembly

1шт.
