(500-60[1Z83]) - HYD LINES, BOOM 2.5M (8FT 2IN) (NIBBLER & BREAKER)

Запчасти Case CX36B (500-60[1Z83]) - HYD LINES, BOOM 2.5M (8FT 2IN) (NIBBLER & BREAKER) Attachment

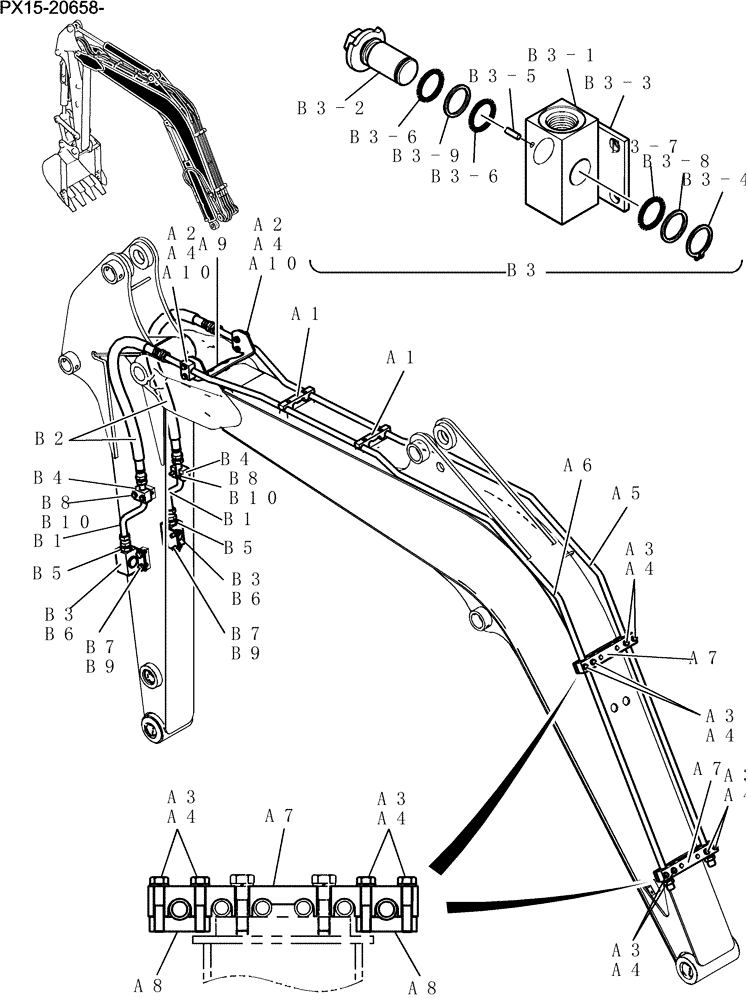

Схема запчастей Case CX36B - (500-60[1Z83]) - HYD LINES, BOOM 2.5M (8FT 2IN) (NIBBLER & BREAKER) Attachment
a3
b3-9
b6
a4
a7
b4
b1
a4
a5
a10
b2
b3-7
b8
a6
b6
a4
a3
b3-4
b3-5
b3-1
a4
b5
b3-8
a3
b9
b7
a7
a1
a10
a3
b3-3
b3
b10
a8
b9
a4
a7
a4
b3-6
b5
a2
a8
a3
a3
b3
b3
a4
b3-2
b4
a4
b7
b3-6
b10
a9
b1
b8
a1
a2
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX42H00068F1

Hyd Lines, Boom

1шт.

a1

PX42H01080P1

CLAMP

2шт.

a2

PX43H01017P1

CLAMP

2шт.

a3

ZS18C08040

SCREW,Hex, M8 x 40mm

Cap

8шт.

a4

ZW26X08000

LOCK WASHER

Lock

12шт.

a5

PX42H01173P1

TUBE

1шт.

a6

PX42H01174P1

TUBE

1шт.

a7

PX42H01165P1

CLAMP

2шт.

a8

PX42H01175P1

CLAMP

4шт.

a9

PX42H01183P1

BRACKET

1шт.

a10

ZS18C08045

SCREW,Hex, M8 x 45mm

Capscrew

4шт.

PX43H00017F1

Hyd Lines, Arm

1шт.

b1

PX43H01015P1

TUBE

2шт.

b2

HX55L08070DY

HOSE,12.7mm ID x 700mm L

2шт.

b3

PF25V00001F2

VALVE

Assy, Stop

2шт.

b3-1

PF25V00001S001

BODY

Valve, (with 1/2" Pipe Thread)

1шт.

b3-2

PF25V00001S002

SHAFT

1шт.

b3-3

PF25V00001S003

PLATE

1шт.

b3-4

ZR16X03000

SNAP RING

Snap

1шт.

b3-5

ZP26D05010

PIN

Spring

1шт.

b3-6

ZD12G02500

O-RING,24.40mm ID x 30.60mm OD x 3.10mm

2шт.

b3-7

ZD12G03000

O-RING,29.40mm ID x 35.60mm OD x 3.10mm

1шт.

b3-8

ZD75G03000

BACK-UP RING

1шт.

b3-9

ZD75G02500

BACK-UP RING

1шт.

b4

PX43H01017P1

CLAMP

2шт.

b5

HH25S08008G1

HYD CONNECTOR

2шт.

b6

ZE72X08000

PLUG

2шт.

b7

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

4шт.

b8

ZS18C08040

SCREW,Hex, M8 x 40mm

Cap

4шт.

b9

ZW26X10000

LOCK WASHER

4шт.

b10

ZW26X08000

LOCK WASHER

Lock

4шт.
