(500-01[1]) - HYD LINES, BOOM 2.5M

Запчасти Case CX36B (500-01[1]) - HYD LINES, BOOM 2.5M Attachment

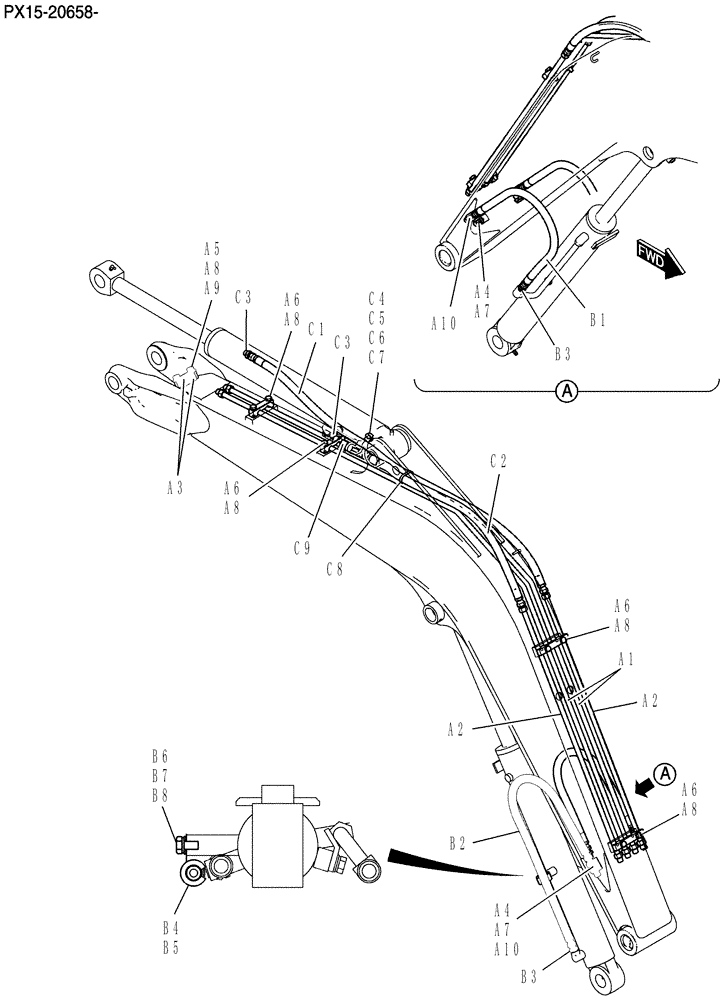

Схема запчастей Case CX36B - (500-01[1]) - HYD LINES, BOOM 2.5M Attachment
c3
a2
a4
c1
b3
c4
a8
b8
b2
a1
b1
b3
a6
a6
a8
c7
b6
a10
a8
c5
c8
a6
a8
b4
b7
a6
a3
a8
a4
a7
a2
a7
a10
a9
a5
c2
c6
b5
c9
c3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX42H00053F1

Hyd Lines, Boom

1шт.

a1

PX42H01058P1

TUBE

2шт.

a2

PX42H01059P1

TUBE

2шт.

a3

PM42H01063P1

RUBBER

2шт.

a4

ZS18C08016

SCREW,Hex, M8 x 16mm

Cap

4шт.

a5

ZS18C10025

SCREW,Hex, M10 x 25mm

2шт.

a6

ZS18C10040

SCREW,Hex, M10 x 40mm

Cap

8шт.

a7

ZW26X08000

LOCK WASHER

4шт.

a8

ZW26X10000

LOCK WASHER

10шт.

a9

ZW16X10000

WASHER

2шт.

a10

PM42H01165P1

HYD CONNECTOR

1шт.

PX42H00056F1

Hyd Lines, Cylinder

1шт.

b1

PW42H01104D8

HOSE

1шт.

b2

PW42H01104DM

HYDRAULIC HOSE

1шт.

b3

HH25S06006G1

HYD CONNECTOR

2шт.

b4

ZC46X25011

CLIP

1шт.

b5

PX42H01171P1

BUSHING

1шт.

b6

ZW16X10000

WASHER

1шт.

b7

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

b8

ZW26X10000

LOCK WASHER

1шт.

PX42H00057F1

Hyd Lines, Cylinder

1шт.

c1

PW42H01104D7

HOSE,9.5mm ID x 1420mm L

1шт.

c2

PX42H01170D2

HYDRAULIC HOSE

1шт.

c3

HH25S06006G1

HYD CONNECTOR

2шт.

c4

ZC46X19011

CLIP

1шт.

c5

ZS18C10020

SCREW,Hex, M10 x 20mm

Cap

1шт.

c6

ZW26X10000

LOCK WASHER

1шт.

c7

ZW16X10000

WASHER

1шт.

c8

PY01P01043D8

CABLE TIE,102mm L

1шт.

c9

HH35S06006G1

90 ELBOW,90 Degree, 3/8" PF x 3/8" PF x 60mm L

1шт.
