(312-01[1-03]) - ELECTRIC SYSTEM - HARNESS UPPER FRAME

Запчасти Case CX36B (312-01[1-03]) - ELECTRIC SYSTEM - HARNESS UPPER FRAME (55) - ELECTRICAL SYSTEMS

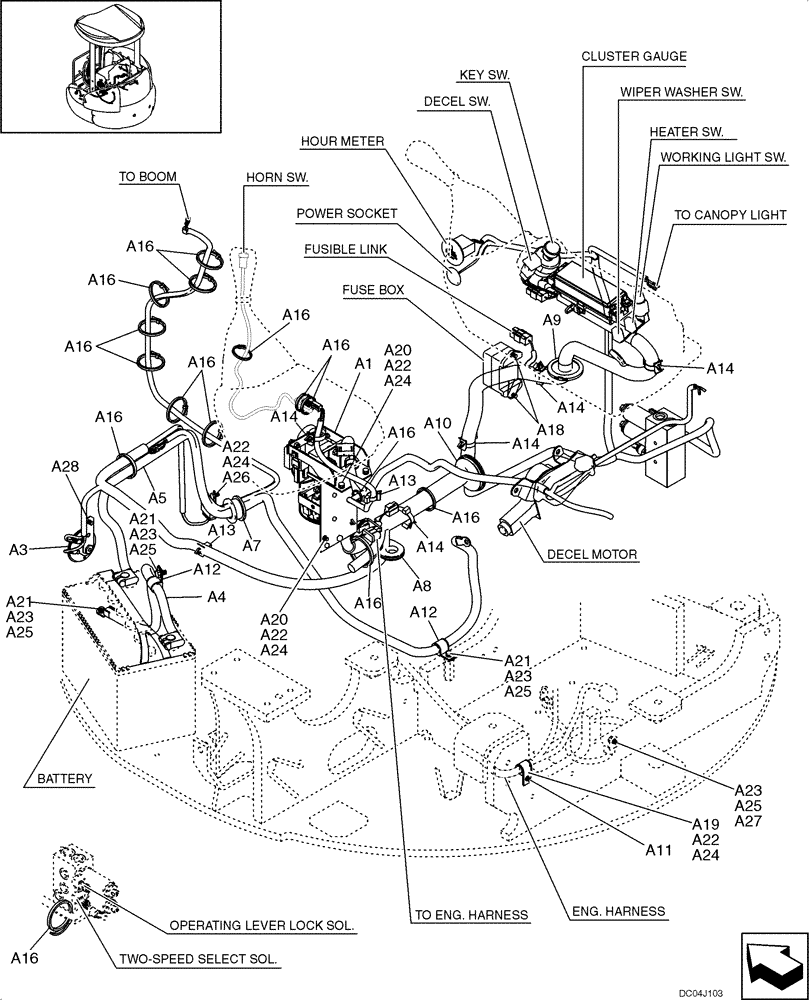

Схема запчастей Case CX36B - (312-01[1-03]) - ELECTRIC SYSTEM - HARNESS UPPER FRAME (55) - ELECTRICAL SYSTEMS
a22
a16
a16
a16
a16
a5
a19
a28
a13
a21
a27
a12
a14
a25
a1
a26
a12
a14
a16
a20
a13
a22
a16
a13
a24
a25
a11
a23
a25
a7
a10
a24
a16
a16
a22
a16
a16
a9
a16
a4
a23
a21
a18
a14
a22
a3
a14
a8
a20
a24
a23
a25
a24
a23
a21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

PW24E00033F1

RELAY

See Figure 327-01

1шт.

a3

PY53S00002P1

HORN

1шт.

a4

PW13E01067D2

CABLE

1шт.

a5

PW13E01044D1

CABLE

1шт.

a7

PW13E01042P1

GROMMET

1шт.

a8

PH13E01072P1

GROMMET

1шт.

a9

PW13E01051P1

GROMMET

1шт.

a10

PW13E01060P1

GROMMET

1шт.

a11

EW02E01015D6

CLIP

1шт.

a12

EW02E01015D8

CLIP

2шт.

a13

YN03E01001D4

CLIP,33mm L

2шт.

a14

YN03E01001D5

CLIP

5шт.

a16

PY01P01043D5

CABLE TIE,301mm L

19шт.

a18

ZM61C06020

BOLT

2шт.

a20

ZS18C08014

SCREW,Hex, M8 x 14mm

3шт.

a21

ZS18C10016

SCREW,Hex, M10 x 16mm

2шт.

a22

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

5шт.

a23

ZW16X10000

WASHER

4шт.

a24

ZW26X08000

LOCK WASHER

5шт.

a25

ZW26X10000

LOCK WASHER

4шт.

a26

ZN18C08007

NUT

1шт.

a27

ZN18C10008

NUT

2шт.

a28

ZM11C08016

BOLT

1шт.
