(128-01[1-02]) - CONTROLS

Запчасти Case CX36B (128-01[1-02]) - CONTROLS (90) - PLATFORM, CAB, BODYWORK AND DECALS

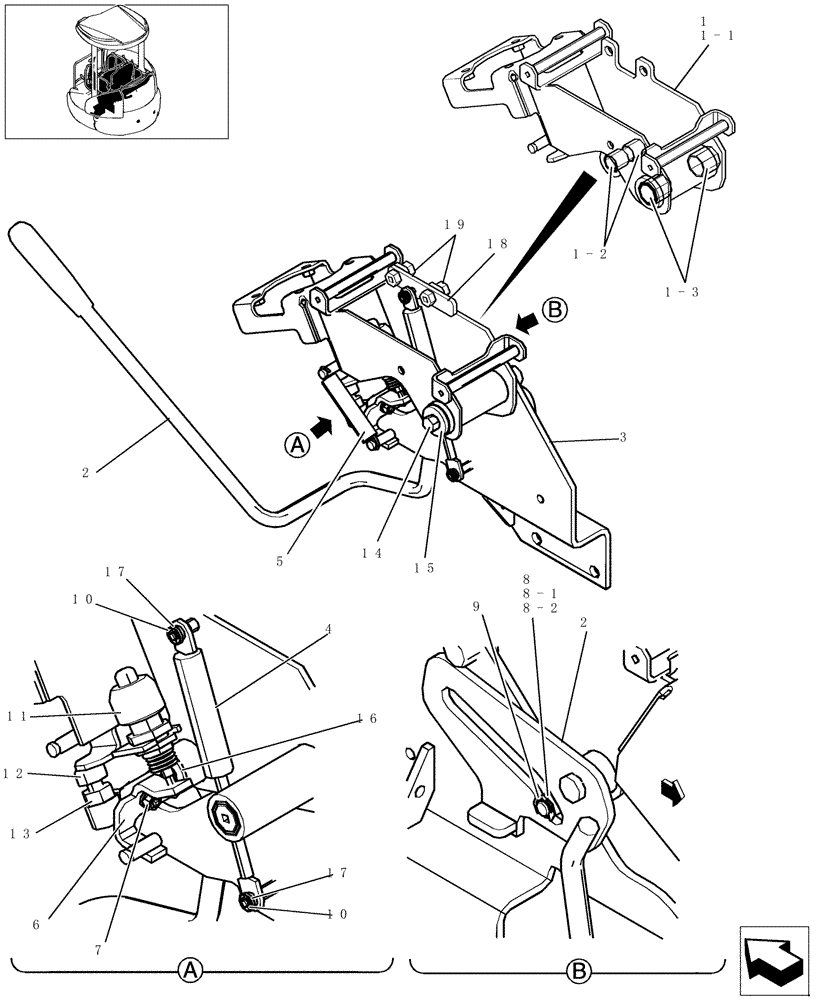

Схема запчастей Case CX36B - (128-01[1-02]) - CONTROLS (90) - PLATFORM, CAB, BODYWORK AND DECALS
17
13
2
1-1
2
1-2
3
6
1-3
15
5
12
8-1
17
14
1
8-2
10
16
4
7
8
10
11
9
18
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW03M00061F1%C

CONTROL

BOX ASSY, Incl. 1 - 19

1шт.

1

PW03M01500F1%C

CONTROL

Incl. 1-1 - 1-3

1шт.

1-1

PW03M01501P3

CONTROL

1шт.

1-2

2405R312D1515

BUSHING,15mm ID x 17mm OD x 15mm L

2шт.

1-3

2405R312D2020

BUSHING

2шт.

2

PW03M01499P3

LOCK

1шт.

3

PW03M01421P2%C

SUPPORT

1шт.

4

PW03M01390P1

GAS STRUT

1шт.

5

PW03M01428P1

SPRING

1шт.

6

PW03M01415P1

SUPPORT

1шт.

7

ZM61C06020

BOLT

2шт.

8

PW03M01392F1

ROLLER ASSY.,15mm OD x 15mm L

Incl. 8-1, 8-2

1шт.

8-1

PW03M01391P1

ROLLER

1шт.

8-2

2405R312D1015

BUSHING

1шт.

9

ZR36X00900

SNAP RING

1шт.

10

ZR36X00500

SNAP RING

2шт.

11

PA50S00001P1

LIMIT SWITCH

1шт.

12

PY06C01040P1

STOP

1шт.

13

ZN18F10008

NUT

1шт.

14

ZM12C08016

BOLT

1шт.

15

PM02C01425P1

WASHER

1шт.

16

ZW16P14000

WASHER

1шт.

17

ZW16X06000

WASHER

2шт.

18

PW03M01593P2

LEVER

1шт.

19

ZM22C08025

BOLT

2шт.
