Запчасти Case CX36B (176-17[1]) - CAB (90) - PLATFORM, CAB, BODYWORK AND DECALS

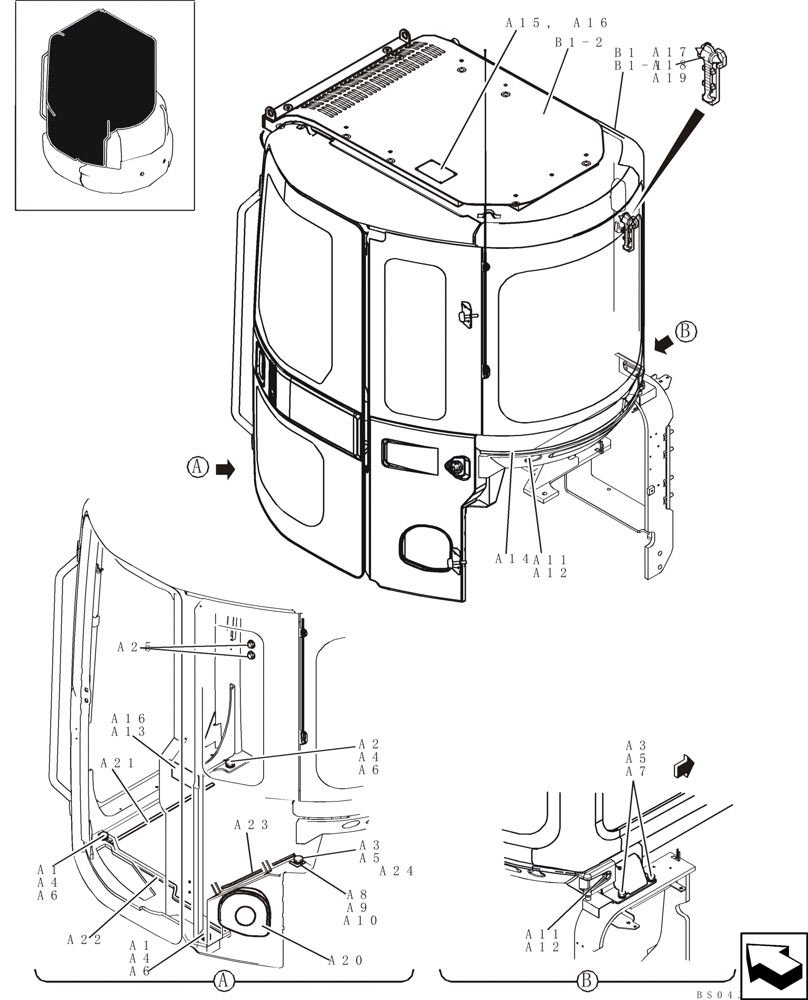

Схема запчастей Case CX36B - (176-17[1]) - CAB (90) - PLATFORM, CAB, BODYWORK AND DECALS
b
a14
a4
a19
a1
a24
a3
a13
a
a18
a17
bs04j077
a8
a12
a11
a1
a16
b
a5
a10
a
b1
a3
a9
a6
a2
a5
a4
a11
a25
a6
b1-2
a20
a23
a7
b1-1
a6
a22
a4
a21
a12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

a1

ZS18C16100

SCREW,Hex, M16 x 100mm

2шт.

a2

ZS18C16050

SCREW,Hex, M16 x 50mm

1шт.

a3

ZS18C12050

SCREW,Hex, M12 x 50mm

2шт.

a4

ZW26X16000

LOCK WASHER

3шт.

a5

ZW26X12000

LOCK WASHER

3шт.

a6

ZW16H16000

WASHER

3шт.

a7

ZW16H12000

WASHER

3шт.

a8

YN21C01757D1

SHIM,1.2mm Thk

1.0

1шт.

a9

YN21C01757D2

SHIM,2mm Thk

2.0

1шт.

a10

YN21C01757D3

SHIM,3.2mm Thk

3.2

1шт.

a11

2420T4505

WASHER,7mm ID x 16mm OD x 1mm Thk

3шт.

a12

ZM46C06025

BOLT

3шт.

a13

PW20T01079P1

PLATE

1шт.

a14

PM21C01152DN

WEATHERSTRIP

1шт.

a15

PE20T01025P1

PLATE

1шт.

a16

PB06C01093D1

RIVET

8шт.

a17

YN01T01012F1

HAMMER

1шт.

a18

ZS32T40020

SCREW

2шт.

a19

ZW16K05000

WASHER

1шт.

a20

PW02C01186P1

COVER

1шт.

a21

YR52F01080D4

RUBBER

1шт.

a22

YR52F01080DD

RUBBER

1шт.

a23

YR52F01080D1

RUBBER

1шт.

a24

ZS18C12040

SCREW,Hex, M12 x 40mm

1шт.

a25

PA03M01093D1

BOLT

2шт.

b1

PW02C00030F1

CAB

Incl. B1-1, B1-2

1шт.

b1-1

PW02C00015F1%C

CAB

See Figure 180-01(1-01) - 180-01(5-01)

1шт.

b1-2

PW25C00002F1

GUARD

Head; See Figure 185-17

1шт.
