(194-01[1]) - CAB DOOR

Запчасти Case CX36B (194-01[1]) - CAB DOOR (90) - PLATFORM, CAB, BODYWORK AND DECALS

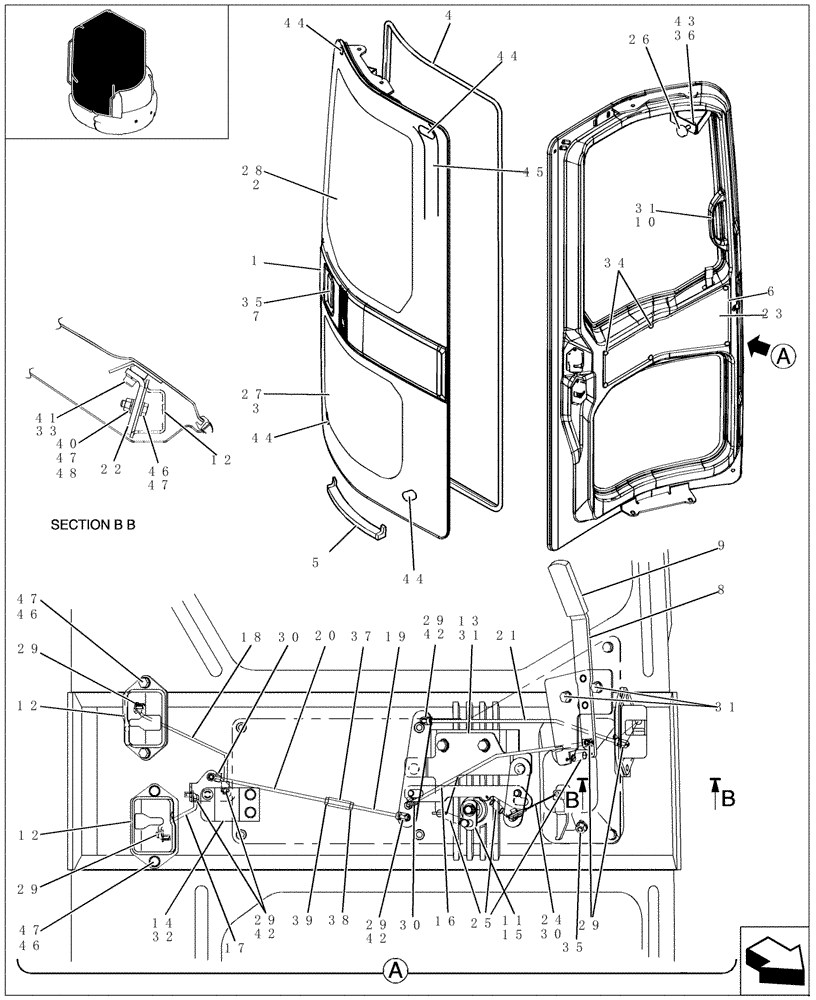

Схема запчастей Case CX36B - (194-01[1]) - CAB DOOR (90) - PLATFORM, CAB, BODYWORK AND DECALS
46
42
1
42
40
4
35
36
35
17
32
12
31
46
44
9
31
28
30
43
16
12
18
44
10
47
31
48
41
47
37
29
19
30
44
47
7
26
14
29
38
29
30
47
24
12
6
15
29
42
21
39
45
8
33
29
34
29
11
2
20
13
25
27
44
5
3
46
22
23
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PM51C00006F1

DOOR ASSY.

Incl. 1 - 48

1шт.

1

PM51C01071P1

DOOR

1шт.

2

PM02C01074P1

GLASS

1шт.

3

PM02C01075P1

GLASS

1шт.

4

PM02C01354D1

COVER

1шт.

5

PM02C01489P1

SEAL

1шт.

6

PM51C01076D1

SEAL

1шт.

7

YR02C01465P1

HANDLE

1шт.

8

PH02C01074P2

HANDLE

1шт.

9

PY02C01035P2

COVER

1шт.

10

PM02C01479P1

HANDLE

1шт.

11

YR22C01025P2

LOCK

KEY

1шт.

12

24100U1335

LATCH

3шт.

13

PM02C01342P1

BRACKET

1шт.

14

PM02C01497P1

LINK ASSY.

1шт.

15

PH02C01076P2

PLATE ASSY.

1шт.

16

PM51C01068P1

ROD

1шт.

17

PM02C01498P2

ROD

1шт.

18

PM02C01156P1

ROD

1шт.

19

PM51C01044P1

ROD

1шт.

20

PM51C01043P1

ROD

1шт.

21

PM51C01057P1

ROD

1шт.

22

PM51C01054P1

BRACKET

1шт.

23

PM51C01050P1

COVER

1шт.

24

PH02C01082P2

WIRE

1шт.

25

YR02C01480P2

SPRING

3шт.

26

YT02C01066P1

STOP

1шт.

27

PM02C01172D2

SEAL,7mm W x 4.8mm H x 2500mm L

1шт.

28

PM02C01172D1

SEAL,7mm W x 4.8mm H x 3000mm L

1шт.

29

YR02C01486P2

HOLDER

8шт.

30

YR02C01485P2

HOLDER

3шт.

31

ZM66C06016

BOLT

6шт.

32

ZM66C06012

BOLT

2шт.

33

ZS28C06012

CAPSCREW,Hex Socket Head, M6 x 12mm

2шт.

34

ZM46C06012

SCREW

6шт.

35

HN17C06000G1

NUT

2шт.

36

ZN17F10008

NUT

1шт.

37

PM51C01041P1

NUT

1шт.

38

ZN16C04003

NUT

1шт.

39

ZN17C06005

NUT

1шт.

40

ZN17C06005

NUT

2шт.

41

ZW26K06000

LOCK WASHER

2шт.

42

ZW16P05000

WASHER

4шт.

43

ZW16X10000

WASHER

1шт.

44

YT02C01246P1

PLATE

4шт.

45

YR03M01319D1

SEAL

4шт.

46

ZS18C06020

SCREW,Hex, M6 x 20mm

6шт.

47

ZW16X06000

WASHER

8шт.

48

ZW26X06000

LOCK WASHER

2шт.
