(02-012[00]) - HYD LINES, LOW

Запчасти Case CX36B (02-012[00]) - HYD LINES, LOW (35) - HYDRAULIC SYSTEMS

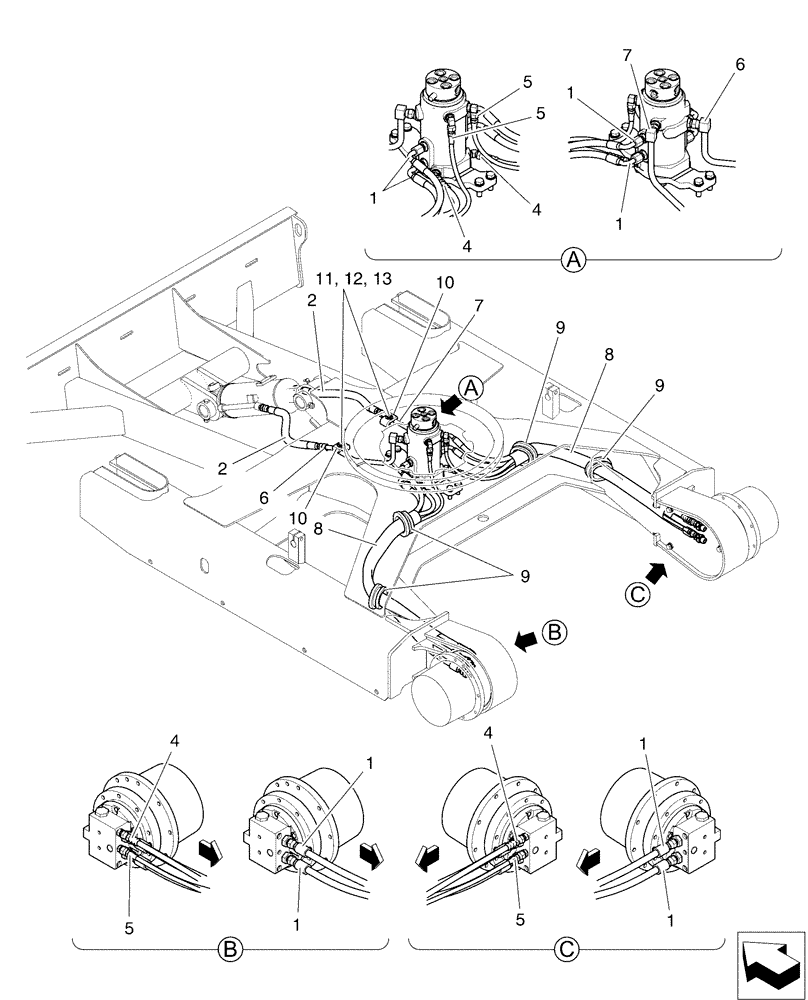

Схема запчастей Case CX36B - (02-012[00]) - HYD LINES, LOW (35) - HYDRAULIC SYSTEMS
4
11
8
9
1
1
4
13
6
4
7
10
10
1
1
2
5
1
5
9
1
6
9
5
2
7
1
8
4
12
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX02H00007F1

Low

1шт.

1

PM02H01011D3

HOSE ASSY.

4шт.

2

PM02H01012DA

HOSE,9.5mm ID x 380mm L

2шт.

4

HX23L04120DX

HOSE ASSY.,6.3mm ID x 1200mm L

2шт.

5

PW02H01014D2

HOSE ASSY.

2шт.

6

PX02H01002P1

TUBE

1шт.

7

PX02H01003P1

TUBE

1шт.

8

PW01P01003DC

HOSE,45mm ID x 730mm L

2шт.

9

PX02H01001P1

GROMMET

4шт.

10

PW02F01049P1

CLAMP

2шт.

11

ZS18C08035

SCREW,Hex, M8 x 35mm

Cap

2шт.

12

PV01P01007P1

WASHER

2шт.

13

ZW26X08000

LOCK WASHER

Lock

2шт.
