(01-005[00]) - BRACKET GROUP, SWING

Запчасти Case CX36B (01-005[00]) - BRACKET GROUP, SWING (39) - FRAMES AND BALLASTING

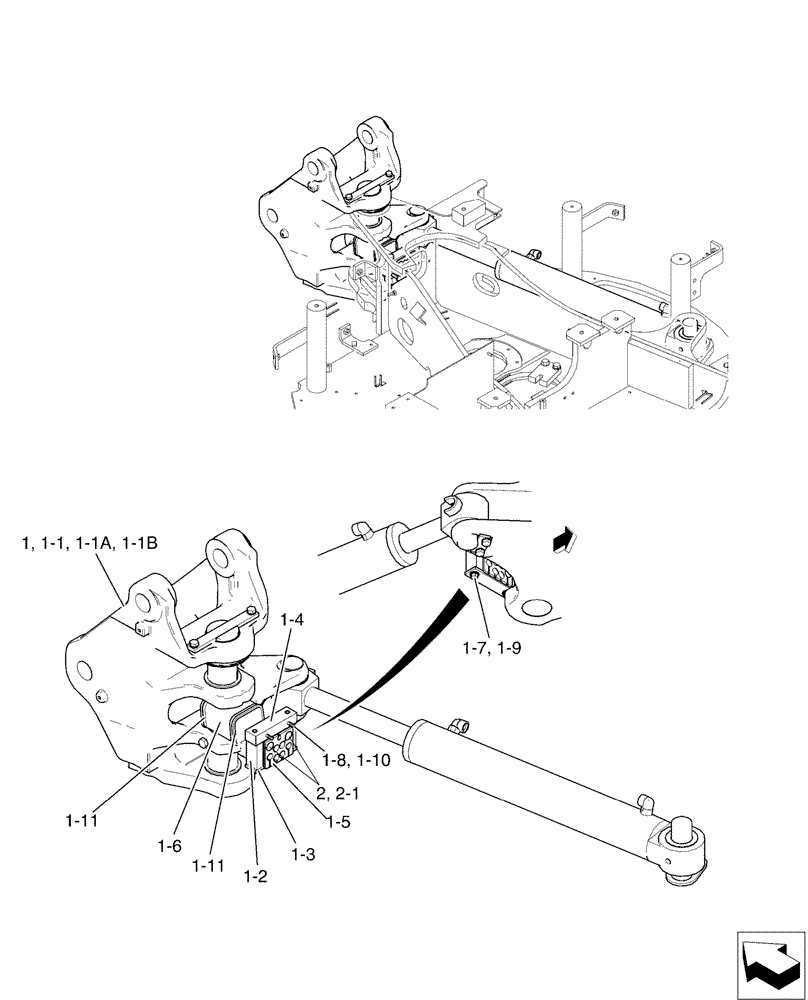

Схема запчастей Case CX36B - (01-005[00]) - BRACKET GROUP, SWING (39) - FRAMES AND BALLASTING
1-9
1-8
1-11
1-5
1-4
1-1a
1-2
1-1b
1
1-11
1-3
2
2-1
1-10
1-1
1-7
1-6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PX02B00195F1

Swing

1шт.

1

PX02B00196F1

BRACKET

Swing

1шт.

1-1

PX02B00128F1

BRACKET

Swing

1шт.

1-1a

PX02B00129P1

BRACKET

Swing

1шт.

1-1b

PX02B01147P1

BUSHING,65mm ID x 75mm OD x 44mm L

2шт.

1-2

PV02B01347P1

PLATE

2шт.

1-3

PV02B01348P1

PLATE

1шт.

1-4

PX02B01270P1

PLATE

1шт.

1-5

PX02B01266P1

GASKET

Rubber

1шт.

1-6

PX02B01209P1

GROMMET

1шт.

1-7

ZS18C10100

SCREW,Hex, M10 x 100mm

Cap

2шт.

1-8

ZS28C10055

SCREW,Hex Socket Head, M10 x 55mm

Cap

2шт.

1-9

ZW16H10000

WASHER

2шт.

1-10

ZW26X10000

LOCK WASHER

2шт.

1-11

PY01P01043D8

CABLE TIE,102mm L

2шт.

2

PV02B00199F1

Swing

1шт.

2-1

PX02B01267P1

RUBBER STRIP

2шт.
