(01-087[03]) - COVER ASSY (ARM) - SN PX15-22323

Запчасти Case CX36B (01-087[03]) - COVER ASSY (ARM) - SN PX15-22323 (90) - PLATFORM, CAB, BODYWORK AND DECALS

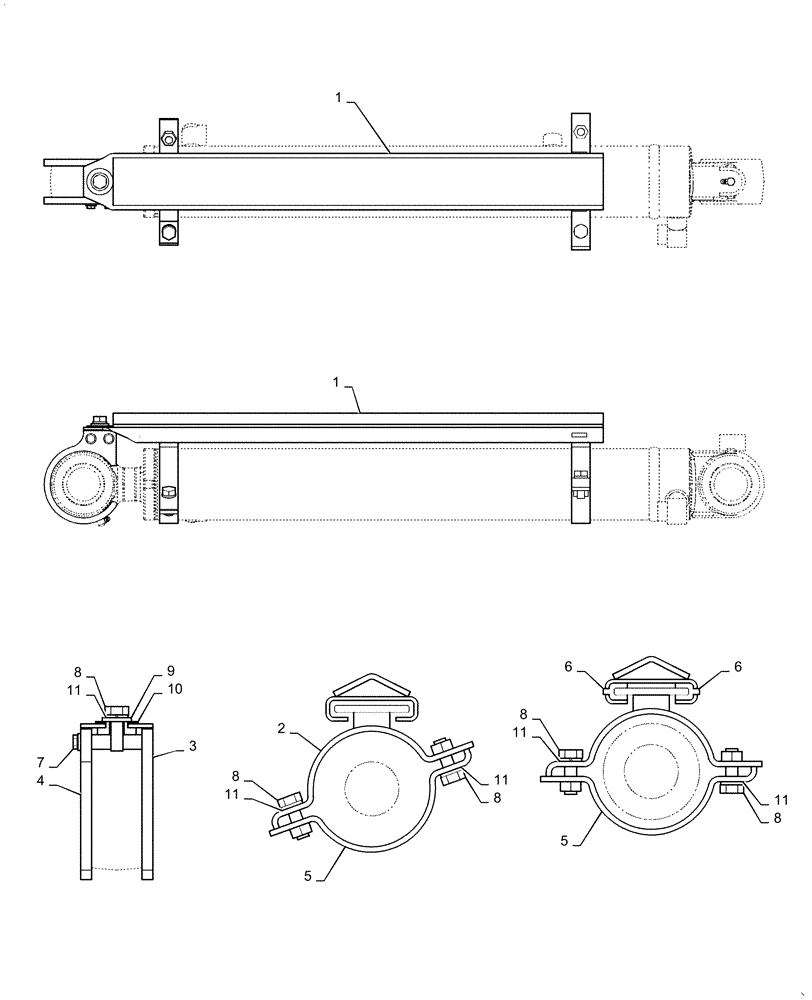

Схема запчастей Case CX36B - (01-087[03]) - COVER ASSY (ARM) - SN PX15-22323 (90) - PLATFORM, CAB, BODYWORK AND DECALS
3
5
10
8
8
2
11
1
8
9
4
7
6
6
8
11
1
11
8
11
5
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Cover Assy, Arm, PX02B01366F1

1шт.

1

PW02B01449P1

COVER

1шт.

2

PX02B01345P1

BRACKET

1шт.

3

PX02B01370P1

BRACKET

1шт.

4

PX02B01373P1

PLATE

1шт.

5

PX02B01315P1

BAND

2шт.

6

PW02B01351P1

GUIDE

2шт.

7

ZM73C06020

BOLT,M6x20mm - Course Thread

Sems-Bolt

2шт.

8

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

5шт.

9

ZW16H10000

WASHER

1шт.

10

PN03M01009D2

WASHER

1шт.

11

ZW26X10000

LOCK WASHER

5шт.

Выбрано товаров: 12
