(01-046) - CONTROL LINES, REMOTE (SWING REMOTE CONTROL) (PY64H00058F1)

Запчасти Case CX50B (01-046) - CONTROL LINES, REMOTE (SWING REMOTE CONTROL) (PY64H00058F1) (05) - SUPERSTRUCTURE

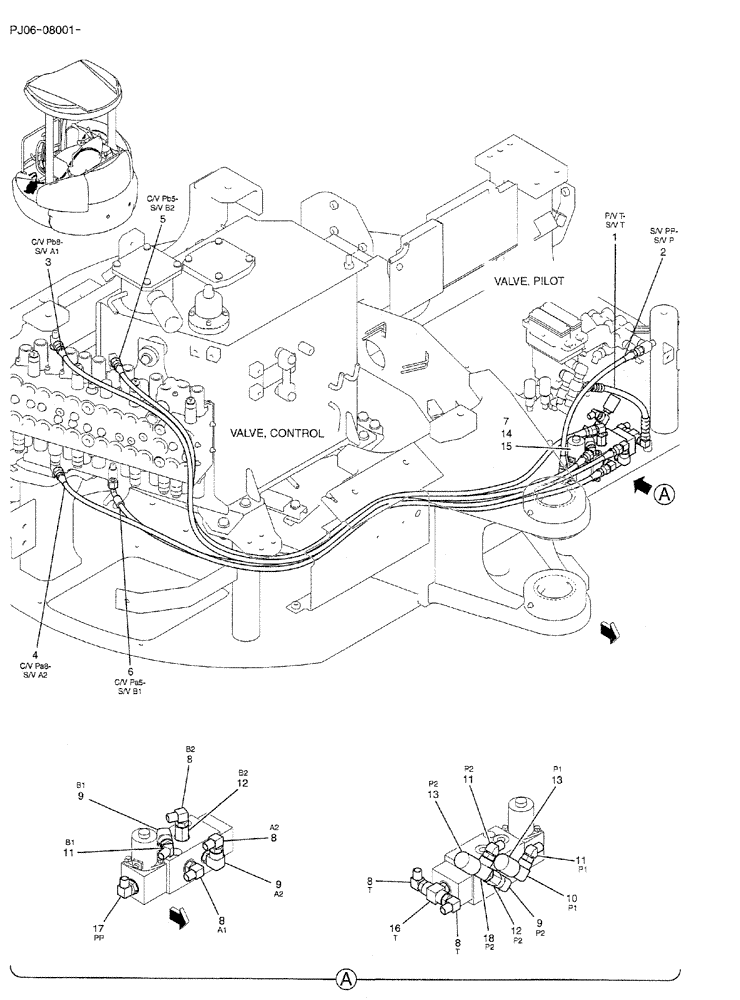

Схема запчастей Case CX50B - (01-046) - CONTROL LINES, REMOTE (SWING REMOTE CONTROL) (PY64H00058F1) (05) - SUPERSTRUCTURE
b2
12
9
3
18
4
17
8
6
b2
8
11
13
a2
1
11
5
13
9
11
8
b1
16
15
9
7
12
a2
a1
8
10
8
2
14
b1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

CONTROL LINES, VALVE (PY64H00058F1)

1шт.

1

HX22L04028DX

HOSE,6.3mm ID x 280mm L

1шт.

2

HX24L04040DX

HOSE

1шт.

3

HX24L04200DX

HOSE

1шт.

4

HX24L04170DX

HOSE,6.3mm ID x 1700mm L

1шт.

5

HX24L04185DX

HOSE

HOSE

1шт.

6

HX34L04150DX

HOSE,6.3mm ID x 1500mm L

1шт.

7

PE35V00001F2

SOLENOID VALVE

ASSY

1шт.

8

HH35S04004G1

90 ELBOW

5шт.

9

2444Z2894

90 ELBOW

3шт.

10

2444Z3306

ELBOW

1шт.

11

HH45S04004G1

45 ELBOW

3шт.

12

2444Z2525

HYD CONNECTOR

2шт.

13

GB50S00049F2

SWITCH

PRESS (LP)

2шт.

14

ZS28C10065

SCREW,Hex Socket Head, M10 x 65mm

CAP

2шт.

15

ZW26K10000

LOCK WASHER

LOCK

2шт.

16

2444Z4239

TEE

1шт.

17

HH35S04004G2

90 ELBOW

(WITH FILTER)

1шт.

18

2444Z4231

ELBOW

1шт.
