(05-001[01]) - CONTROL LINES, PROPEL, ALARM

Запчасти Case CX50B (05-001[01]) - CONTROL LINES, PROPEL, ALARM (35) - HYDRAULIC SYSTEMS

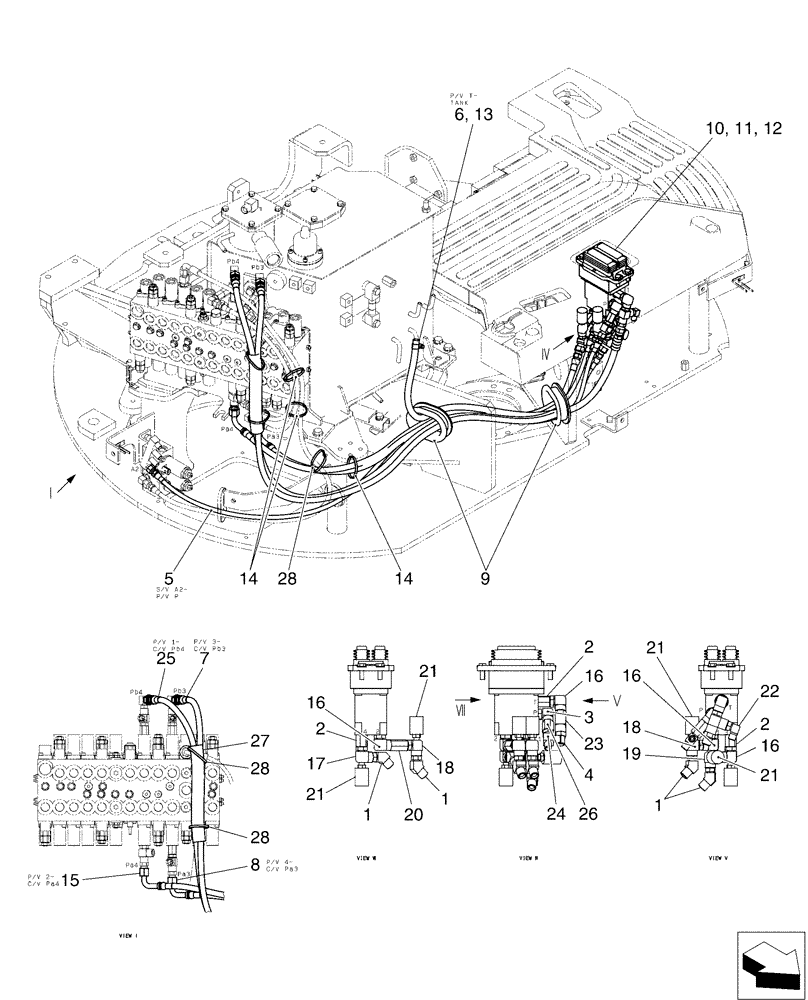

Схема запчастей Case CX50B - (05-001[01]) - CONTROL LINES, PROPEL, ALARM (35) - HYDRAULIC SYSTEMS
17
7
18
1
27
26
28
10
18
24
25
11
16
2
8
13
20
15
3
22
2
6
14
21
12
2
21
9
21
1
28
23
4
14
16
28
16
1
5
16
21
19
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY62H00013F1

Propel, (Alarm)

1шт.

1

HH45S06004G1

45 ELBOW

4шт.

2

2444Z2525

HYD CONNECTOR

3шт.

3

PH62H01003P1

ELBOW

1шт.

4

HH25S06004G3

HYD CONNECTOR

1шт.

5

HX24L04165DX

HOSE

1шт.

6

PW68H01023DG

HOSE,9.5mm ID x 1000mm L

1шт.

7

HX24L06190DX

HOSE

1шт.

8

HX34L06135DX

HOSE

1шт.

9

PH62H01001P1

GROMMET

2шт.

10

PM30V00019F7

PILOT VALVE

1шт.

10-11

NSS

NOT SOLD SEPARAT

Piston

4шт.

10-12

PM30V00019S012

SPRING

4шт.

10-15

PM30V00019S015

SPRING

4шт.

10-101

NSS

NOT SOLD SEPARAT

Case

1шт.

10-102

NSS

NOT SOLD SEPARAT

Case

1шт.

10-201

PM30V00019S201

COVER

2шт.

10-202

PM30V00019S202

PLUG

4шт.

10-203

PM30V00019S203

CAP

4шт.

10-210

PM30V00019S210

PACKING

4шт.

10-211

PM30V00019S211

O-RING

4шт.

10-212

YT30V00009S212

O-RING

4шт.

10-213

ZD12P00800

O-RING,1.9mm Thk x 7.8mm ID, 90 Duro

2шт.

10-214

EN30V00045S214

ROD

4шт.

10-217

EN30V00024S217

SHIM

4шт.

10-218

PM30V00019S218

SPRING SEAT

4шт.

10-225

2436U625S232

BALL

12шт.

10-251

YW30V00001S157

PLUG

3шт.

10-252

2441U722S490

PLUG

2шт.

10-261

ZD12P01100

O-RING

3шт.

10-271

PM30V00019S271

CAPSCREW

4шт.

10-301

NSS

NOT SOLD SEPARAT

Spool

4шт.

10-311

EN30V00045S311

SEAT

4шт.

10-313

EN30V00024S313

WASHER

4шт.

10-336

PM30V00019S336

SPRING

4шт.

10-413

NSS

NOT SOLD SEPARAT

Shaft, Cam

2шт.

10-414

EN30V00045S414

BUSHING

4шт.

10-420

NSS

NOT SOLD SEPARAT

Cam

2шт.

10-471

NSS

NOT SOLD SEPARAT

Ball

4шт.

10-472

NSS

NOT SOLD SEPARAT

Setscrew

2шт.

10-501

PM30V00019S501

BOOT

2шт.

11

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

4шт.

12

PW62H01003P1

PLATE

2шт.

13

ZC16X01800

CLIP

1шт.

14

PY01P01043D8

CABLE TIE,102mm L

3шт.

15

HX34L06140DX

HOSE

1шт.

16

2444Z2894

90 ELBOW

4шт.

17

2444Z4231

ELBOW

1шт.

18

2444Z3836

ELBOW

2шт.

19

2444Z3306

ELBOW

1шт.

20

2444T2524D2

HYD CONNECTOR

1шт.

21

GB50S00049F2

SWITCH

Pressure (LP)

4шт.

22

HH35S04004G1

90 ELBOW

1шт.

23

HH55Q04004G1

TEE,1/4" ORB x 1/4" JIC x 1/4" JIC

1шт.

24

HH55L04004G1

TEE

1шт.

25

HX24L06185DX

HOSE

1шт.

26

PH62H01004P1

HYD CONNECTOR

1шт.

27

2414Z199D30

PROTECTIVE SLEEVE

1шт.

28

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

3шт.

PM30V00019R100

REPAIR KIT

Consists Of Ref: 10-213 (2), 10-210 (4), 10-211 (4), 10-212 (4)

1шт.

PM30V00019R300

REPAIR KIT

Consists Of Ref: 10-413 (1), 10-420 (1), 10-472 (2)

1шт.
