(01-004) - BRACKET GROUP, SWING

Запчасти Case CX50B (01-004) - BRACKET GROUP, SWING (39) - FRAMES AND BALLASTING

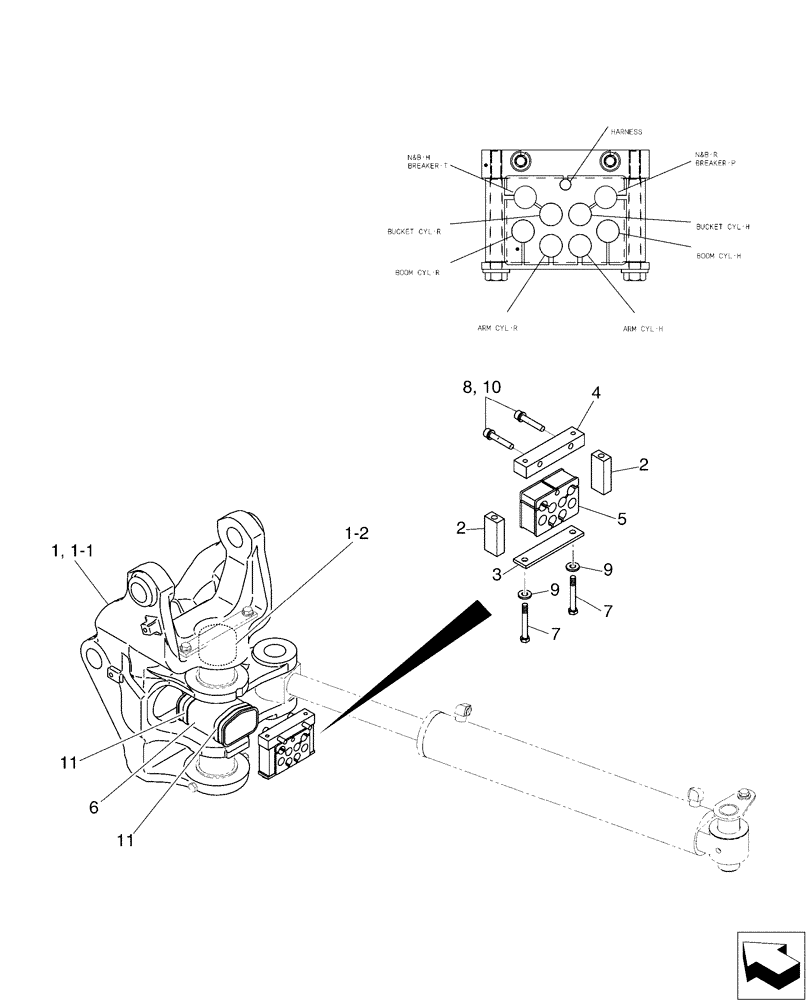

Схема запчастей Case CX50B - (01-004) - BRACKET GROUP, SWING (39) - FRAMES AND BALLASTING
4
10
9
11
2
8
1
1-2
2
6
5
9
7
1-1
11
7
3
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY02B00257F1

Swing

1шт.

1

PY02B00093F1

BRACKET

Assy., Swing

1шт.

1-1

PY02B00094P1

Swing

1шт.

1-2

PY02B01146P1

BUSHING,80mm ID x 90mm OD x 40.5mm L

1шт.

2

PY02B01355P1

PLATE

2шт.

3

PY02B01356P1

PLATE

1шт.

4

PY02B01245P1

PLATE

1шт.

5

PY02B01246P1

RUBBER INSULATOR

1шт.

6

PY02B01168P2

GROMMET

1шт.

7

ZS18C10110

SCREW,Hex, M10 x 110mm

Cap

2шт.

8

ZS28C10055

SCREW,Hex Socket Head, M10 x 55mm

Cap

2шт.

9

ZW16H10000

WASHER

2шт.

10

ZW26X10000

LOCK WASHER

2шт.

11

YX03H01046P1

CLIP

2шт.
