(01-083) - HARNESS ASSY, ENGINE

Запчасти Case CX50B (01-083) - HARNESS ASSY, ENGINE (55) - ELECTRICAL SYSTEMS

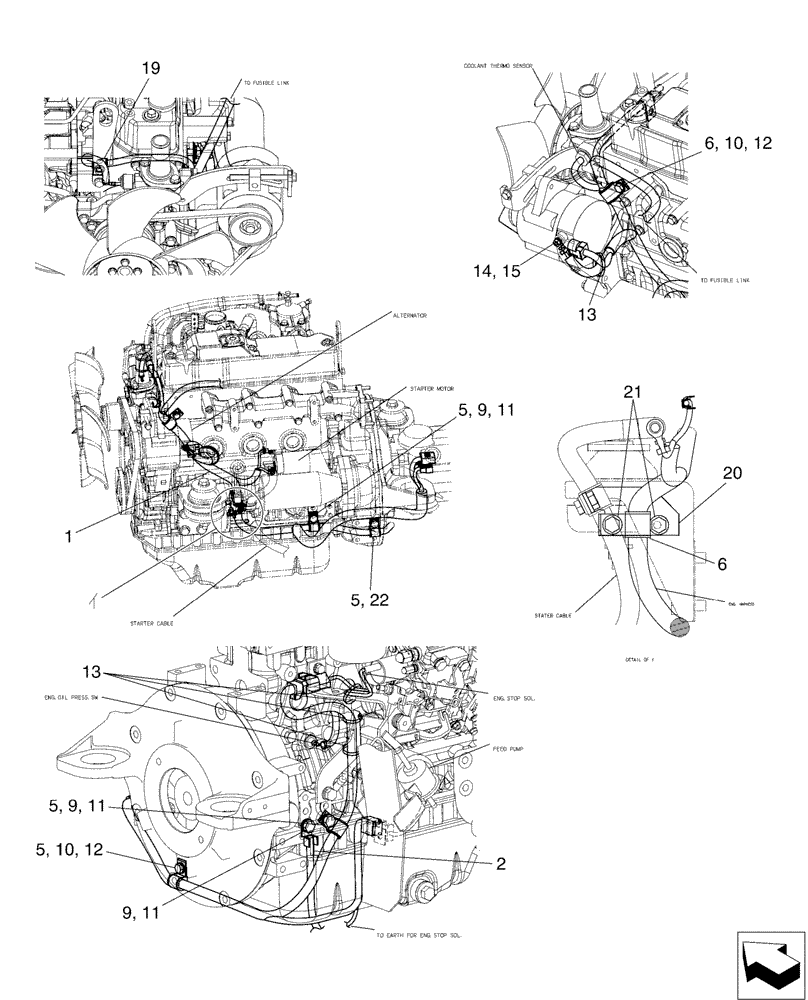

Схема запчастей Case CX50B - (01-083) - HARNESS ASSY, ENGINE (55) - ELECTRICAL SYSTEMS
20
5
11
10
19
13
2
22
14
15
6
12
9
9
11
13
5
21
12
5
11
6
5
1
10
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH16E00004F1

Engine

1шт.

1

PH16E01011P3

HARNESS

1шт.

2

PW13E01043D1

CABLE,320mm L

1шт.

5

EW02E01015D6

CLIP

4шт.

6

EW02E01015D8

CLIP

2шт.

9

ZS18C10014

SCREW,Hex, M10 x 14mm

3шт.

10

ZS18C08012

SCREW,Hex, M8 x 12mm

2шт.

11

ZW16P10000

WASHER

3шт.

12

ZW16P08000

WASHER

2шт.

13

PY01P01043D3

CABLE TIE,188mm L

4шт.

14

ZW16P06000

WASHER

1шт.

15

ZN18C06005

NUT

1шт.

19

EW02E01015D4

CLIP

1шт.

20

PV16E01011P1

BRACKET

1шт.

21

ZM73C08016

BOLT,M8x16mm - Course Thread

Sems

2шт.

22

ZM73C10016

BOLT,M10x16mm - Course Thread

Sems

1шт.
