(01-027) - VALVE INSTAL

Запчасти Case CX50B (01-027) - VALVE INSTAL (35) - HYDRAULIC SYSTEMS

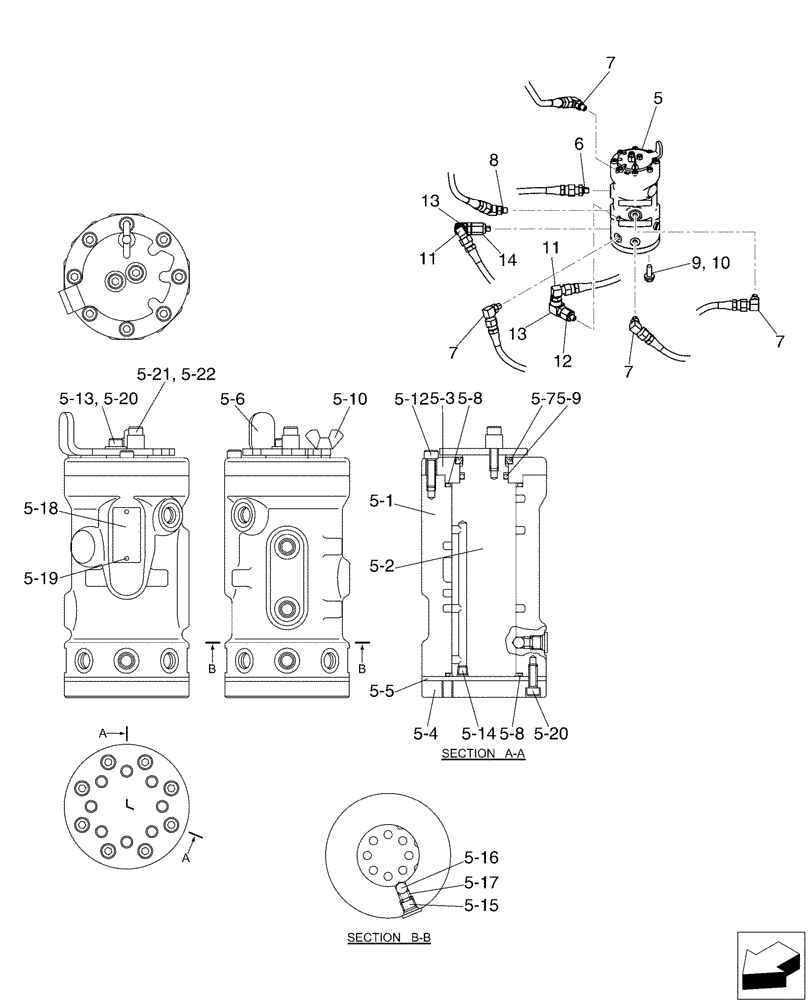

Схема запчастей Case CX50B - (01-027) - VALVE INSTAL (35) - HYDRAULIC SYSTEMS
13
5-18
5-13
5-20
12
5-6
5-20
5-12
5-21
5-8
5
14
5-14
5-5
9
7
5-9
5-16
5-1
5-3
10
5-2
11
5-19
5-8
11
8
5-17
5-15
7
5-7
6
13
5-22
5-10
5-4
7
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PY64H00043F1

1шт.

5

PX30V00060F1

CONTROL VALVE

1шт.

5-1

PX30V01037P1

HOUSING

1шт.

5-2

PX30V01036P1

SPOOL

1шт.

5-3

PX30V01041P1

COVER

1шт.

5-4

PX30V01018P1

COVER

1шт.

5-5

PX30V01022P1

SPACER

1шт.

5-6

PX30V01035P1

LEVER

1шт.

5-7

YN30V01012P1

SEAL

Dust

1шт.

5-8

ZD12G05000

O-RING,49.40mm ID x 55.60mm OD x 3.10mm

2шт.

5-9

ZD11P02800

O-RING

1шт.

5-10

PX30V01020P1

BOLT

1шт.

5-12

ZS28C06020

SCREW,Hex Socket Head, M6 x 20mm

2шт.

5-13

ZW16P06000

WASHER

1шт.

5-14

PX30V01029P1

PLUG

5шт.

5-15

YN30V01027P1

PLUG

1шт.

5-16

YN30V01015P1

BALL

1шт.

5-17

YN30V01028P1

SPRING

1шт.

5-18

YN22T00264P1

1шт.

5-19

2420Z1036D3

CLEVIS

2шт.

5-20

ZS28C06016

SCREW,Hex Socket Head, M6 x 16mm

15шт.

5-21

PX30V01032P1

SPACER

1шт.

5-22

ZS28C06025

SCREW,Hex Socket Head, M6 x 25mm

Cap

1шт.

6

HH25S04002G2

HYD CONNECTOR

1шт.

7

HH35S04002G1

ELBOW

4шт.

8

HH45S04002G1

45 ELBOW

1шт.

9

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

4шт.

10

ZW16H08000

WASHER

4шт.

11

HH35S04004G1

90 ELBOW

2шт.

12

HH25R02004G2

CONNECTION

1шт.

13

2444Z2894

90 ELBOW

2шт.

14

2444Z2335

CONNECTION

1шт.

PX30V00046R100

REPAIR KIT

Consists Of Ref: 5-3 (1), 5-6 (1), 5-7 (1), 5-8 (1), 5-9 (1), 5-10 (1), 5-13 (1), 5-20 (1), 5-21 (1), 5-22 (1)

1шт.
