(030-01[1]) - RADIATOR INSTAL

Запчасти Case CX50B (030-01[1]) - RADIATOR INSTAL (10) - ENGINE

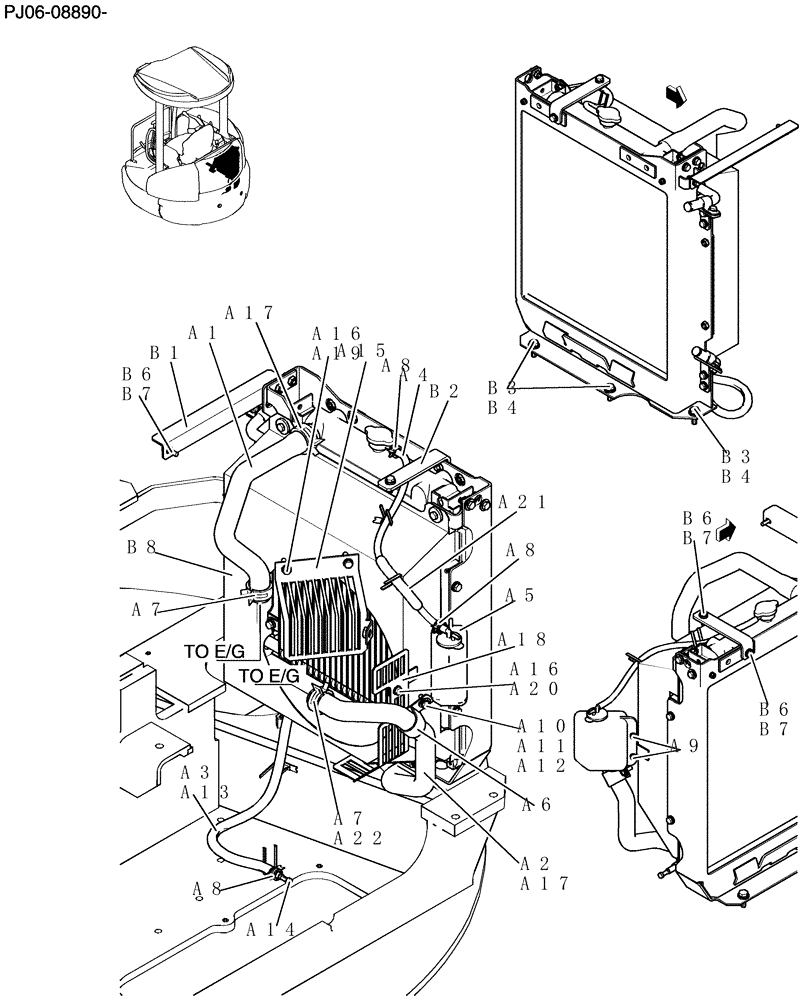

Схема запчастей Case CX50B - (030-01[1]) - RADIATOR INSTAL (10) - ENGINE
b7
a8
b6
b7
a5
a3
a15
a1
a2
a10
b2
a14
a17
a7
a17
a18
a8
b3
b4
b6
a12
a21
a8
a6
a9
b6
a16
b3
b8
a20
a19
a22
b4
a7
a4
b1
b7
a11
a16
a13
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH05P00017F1

Group

1шт.

a1

PH05P01221P1

RADIATOR HOSE

Radiator

1шт.

a2

PH05P01153P1

RADIATOR HOSE

Radiator

1шт.

a3

NSS

NOT SOLD SEPARAT

Hose

1шт.

a4

NSS

NOT SOLD SEPARAT

Hose

1шт.

a5

PU01P01024F1

RESERVOIR

Tank Assy, Water, Sub

1шт.

a6

ZC46X38014

CLIP

1шт.

a7

PH05P01088D3

CLIP

1шт.

a8

NSS

NOT SOLD SEPARAT

Clip

4шт.

a9

ZM61C06020

BOLT

Sems

2шт.

a10

ZS18C08020

SCREW,Hex, M8 x 20mm

1шт.

a11

ZW26X08000

LOCK WASHER

Lock

1шт.

a12

YR21C01161P1

WASHER,9mm ID x 22mm OD x 2.3mm Thk

1шт.

a13

PU13E01002DU

TUBE

1шт.

a14

PW05P01117P1

PLUG

1шт.

a15

PH05P01262P1

GUARD

1шт.

a16

ZW16X08000

WASHER,8mm ID x 17mm OD x 1.6mm Thk

4шт.

a17

PH05P01179P1

CLIP,35.5mm - 45.7mm

2шт.

a18

PH05P01256P1

GUARD

1шт.

a19

ZS18C08030

SCREW,Hex, M8 x 30mm

Cap

2шт.

a20

ZS18C08016

SCREW,Hex, M8 x 16mm

Cap

2шт.

a21

PU13E01002D4

TUBE

1шт.

a22

ZC16X03300

FASTENER

Clip

1шт.

PH05P00027F1

Instal

1шт.

b1

PH05P01231P1

STAY

1шт.

b2

PH05P01232P1

STAY

1шт.

b3

ZS18C10030

SCREW,Hex, M10 x 30mm

Cap

3шт.

b4

ZW16H10000

WASHER

3шт.

b6

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

4шт.

b7

ZW16H08000

WASHER

4шт.

b8

PH05P00026F1

RADIATOR

Assy (See fig no.034-01-1)

1шт.
