(138-17[1]) - PEDAL INSTAL SWING

Запчасти Case CX50B (138-17[1]) - PEDAL INSTAL SWING (90) - PLATFORM, CAB, BODYWORK AND DECALS

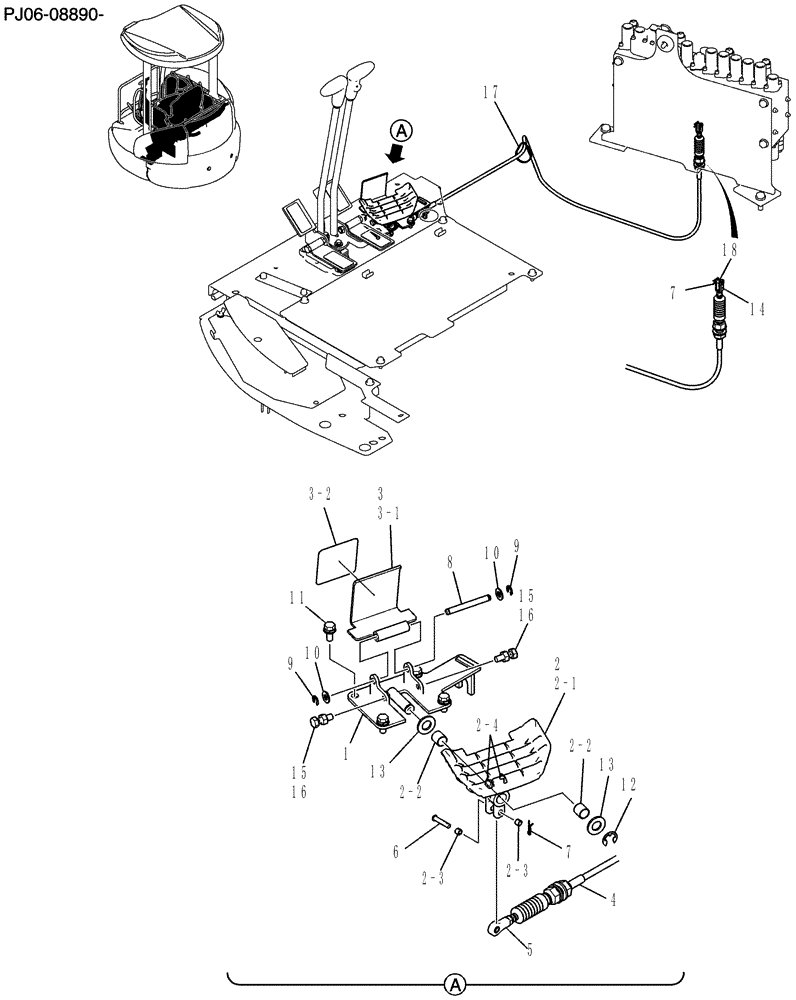

Схема запчастей Case CX50B - (138-17[1]) - PEDAL INSTAL SWING (90) - PLATFORM, CAB, BODYWORK AND DECALS
16
3-1
16
11
15
10
2
8
3
12
14
7
1
2-2
2-1
4
13
15
13
10
17
9
9
2-4
2-2
2-3
5
18
3-2
2-3
7
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH55M00005F1

Instal

1шт.

1

PW03M01619P2

SUPPORT

1шт.

2

PW55M01062F1

PEDAL

Assy

1шт.

2-1

PW55M01061P1

PEDAL

1шт.

2-2

2405R312D1415

BUSHING

2шт.

2-3

2405R312D0606

BUSHING

2шт.

2-4

PW55M01060P1

PLATE

2шт.

3

PM03M01277F1

COVER ASSY

1шт.

3-1

PM03M01294P2

COVER

1шт.

3-2

PM03M01309P1

SHEET

1шт.

4

PM03M01448DB

CABLE,1450mm L

Control

1шт.

5

PW55M01031P1

BALL JOINT

1шт.

6

PW55M01059P1

PIN

1шт.

7

2419R9D1

COTTER PIN

2шт.

8

PW03M01805P1

PIN

1шт.

9

ZR36X00700

RING

Retaining

2шт.

10

ZW16P08000

WASHER

2шт.

11

ZM22C08020

BOLT

Sems

4шт.

12

ZR36X01200

RING

Retaining

1шт.

13

ZW16P14000

WASHER

2шт.

14

PM03M01451P1

ROD

End

1шт.

15

ZS18C08025

SCREW,Hex, M8 x 25mm

Cap

2шт.

16

ZN18C08007

NUT

2шт.

17

PY01P01043D6

CABLE TIE,4.80mm W x 383mm L

1шт.

18

ZP45X06018

PIN

1шт.
