(740-17[1]) - CAB INSTAL COOLER

Запчасти Case CX50B (740-17[1]) - CAB INSTAL COOLER (90) - PLATFORM, CAB, BODYWORK AND DECALS

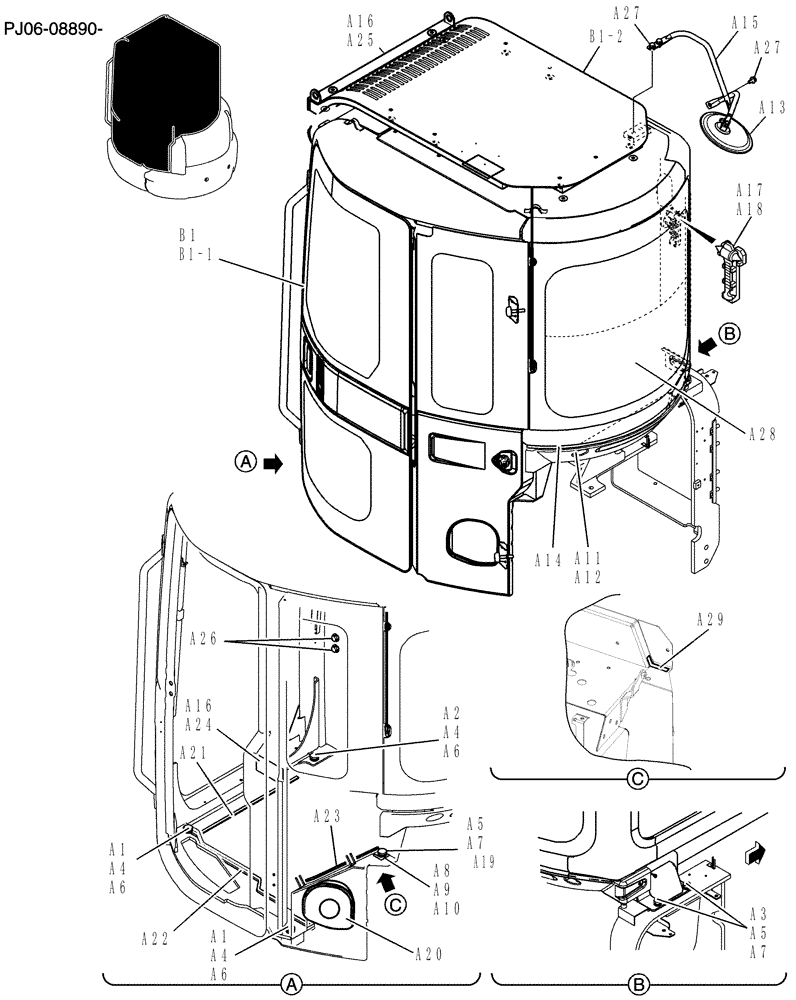

Схема запчастей Case CX50B - (740-17[1]) - CAB INSTAL COOLER (90) - PLATFORM, CAB, BODYWORK AND DECALS
a23
a13
a20
a16
a1
a6
a5
a7
b1-1
a26
a27
a15
a7
a24
a3
a4
a29
a11
a22
a17
a27
a9
a21
a5
a14
a4
a1
a25
a28
a10
a2
a12
a6
a8
a19
b1
a16
a18
b1-2
a6
a4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PW02C00073F1

Instal

1шт.

a1

ZS18C16100

SCREW,Hex, M16 x 100mm

Cap

2шт.

a2

ZS18C16050

SCREW,Hex, M16 x 50mm

Cap

1шт.

a3

ZS18C12050

SCREW,Hex, M12 x 50mm

Cap

2шт.

a4

ZW26X16000

LOCK WASHER

3шт.

a5

ZW26X12000

LOCK WASHER

3шт.

a6

ZW16H16000

WASHER

3шт.

a7

ZW16H12000

WASHER

3шт.

a8

YN21C01757D1

SHIM,1.2mm Thk

(1.2)

1шт.

a9

YN21C01757D2

SHIM,2mm Thk

(2.0)

1шт.

a10

YN21C01757D3

SHIM,3.2mm Thk

(3.2)

1шт.

a11

2420T4505

WASHER,7mm ID x 16mm OD x 1mm Thk

2шт.

a12

ZM46C06025

BOLT

Sems

2шт.

a13

YT52C00006P1

MIRROR,210mm x 210mm

1шт.

a14

PM21C01152D6

WEATHERSTRIP

Weather

1шт.

a15

PW52C01009P1

STAY

1шт.

a16

PB06C01093D1

RIVET

8шт.

a17

YN01T01012F1

HAMMER

Assy

1шт.

a18

ZS32T40020

SCREW

Tapping

3шт.

a19

ZS18C12040

SCREW,Hex, M12 x 40mm

Cap

1шт.

a20

PW02C01186P1

COVER

1шт.

a21

YR52F01080D4

RUBBER

1шт.

a22

YR52F01080DD

RUBBER

1шт.

a23

YR52F01080D1

RUBBER

1шт.

a24

PW20T01079P1

PLATE

Number

1шт.

a25

PV20T01018P1

IDENTITY PLATE

Number

1шт.

a26

PA03M01093D1

BOLT

Sems

2шт.

a27

ZM73C10020

BOLT,M10x20mm - Course Thread

Sems

3шт.

a28

PW02C01336P2

LABEL

1шт.

a29

PF21C01175D3

RUBBER

1шт.

PW02C00060F1

CAB

(fk Gray) (fk)

1шт.

b1

PW02C00061F1

CAB

(fk Gray) (fk)

1шт.

b1-1

PW02C00069F1

CAB

See FIg No.744-17-1, 2,3,4 & 5)

1шт.

b1-2

PW25C00003F1

GUARD

Head (See Fig No.185-17-1)

1шт.
