(HC003) - VALVE ASSEMBLY, CONTROL (SLEWING)

Запчасти Case CX50B (HC003) - VALVE ASSEMBLY, CONTROL (SLEWING) (35) - HYDRAULIC SYSTEMS

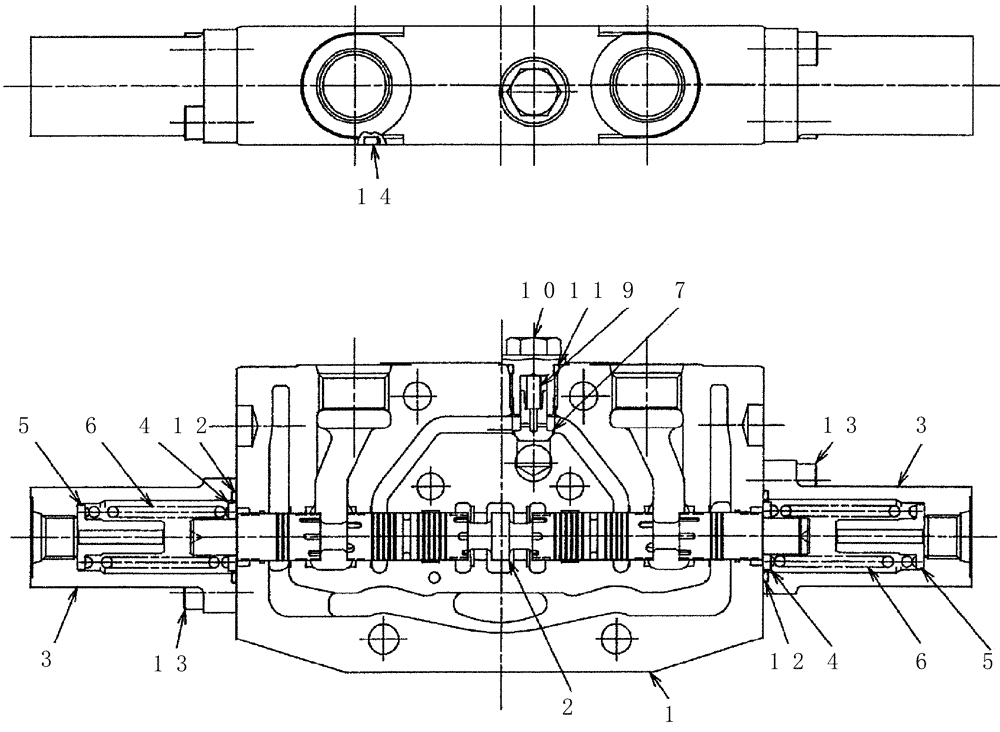

Схема запчастей Case CX50B - (HC003) - VALVE ASSEMBLY, CONTROL (SLEWING) (35) - HYDRAULIC SYSTEMS
9
5
11
3
7
6
1
5
3
13
12
4
13
2
12
4
14
10
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

PH30V00062F1

Control (slewing)

1шт.

PH30V00062F2

VALVE

Control (slewing)

1шт.

1

NSS

NOT SOLD SEPARAT

1шт.

2

NSS

NOT SOLD SEPARAT

1шт.

3

PH30V00053S003

CAP

2шт.

4

2436R919S10

SEAT

Spring

2шт.

5

PH30V00053S005

VALVE SEAT

Spring

2шт.

6

PH30V00053S006

SPRING

Spring

2шт.

7

PH30V00053S007

POPPET

1шт.

9

PH30V00053S009

SPRING

1шт.

10

PH30V00053S010

PLUG

1шт.

11

2436U1192S19

O-RING

1шт.

12

2436R668S3

O-RING

2шт.

13

ZS23C06018

SCREW,Hex Socket Head, M6 x 18mm

Cap

4шт.

14

ZD11G07000

O-RING,69.40mm ID x 75.60mm OD x 3.10mm

1шт.
