(86.110.AF[03]) - CYLINDER INSTALL (ANGLE)

Запчасти Case CX55B (86.110.AF[03]) - CYLINDER INSTALL (ANGLE) (86) - DOZER

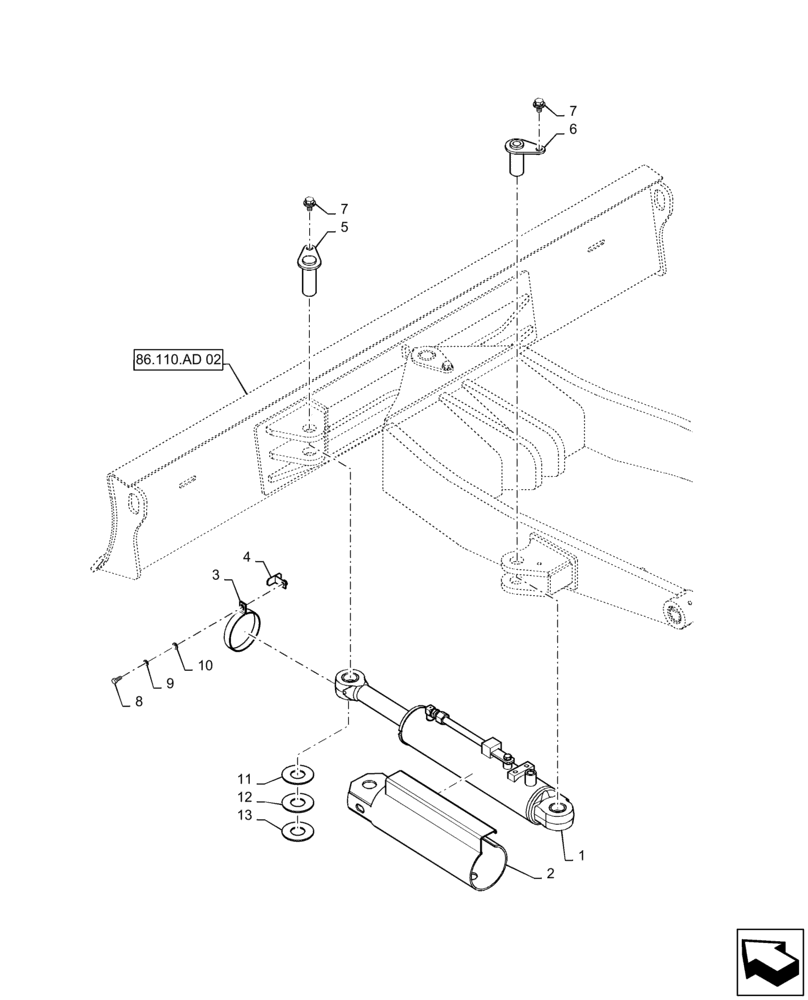

Схема запчастей Case CX55B - (86.110.AF[03]) - CYLINDER INSTALL (ANGLE) (86) - DOZER
8
5
4
6
86.110.ad 02
7
11
3
1
13
9
7
10
2
12
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Cylinder Install, Angle, PH51B00040F1

1шт.

1

PY01V00073F1

HYDRAULIC CYLINDER

1шт.

2

PH51B01056P1

COVER

1шт.

3

PH51B01062P1

PLATE

1шт.

4

PW51B01110P1

PLATE

1шт.

5

PY51B01034P2

PIN

1шт.

6

PW51B01107P1

PIN

1шт.

7

ZM32C12025

BOLT

Sems

2шт.

8

ZS18C08020

SCREW,Hex, M8 x 20mm

Cap

1шт.

9

ZW26X08000

LOCK WASHER

1шт.

10

ZW16P08000

WASHER

1шт.

11

PY51B01053P1

SHIM,1.6mm Thk

1шт.

12

PY51B01054P1

SHIM,2.3mm Thk

1шт.

13

PY51B01055P1

SHIM,3.2mm Thk

1шт.
