(01-031[02]) - HYD LINES, RETURN (ANGLE DOZER)

Запчасти Case CX55BMSR (01-031[02]) - HYD LINES, RETURN (ANGLE DOZER) (35) - HYDRAULIC SYSTEMS

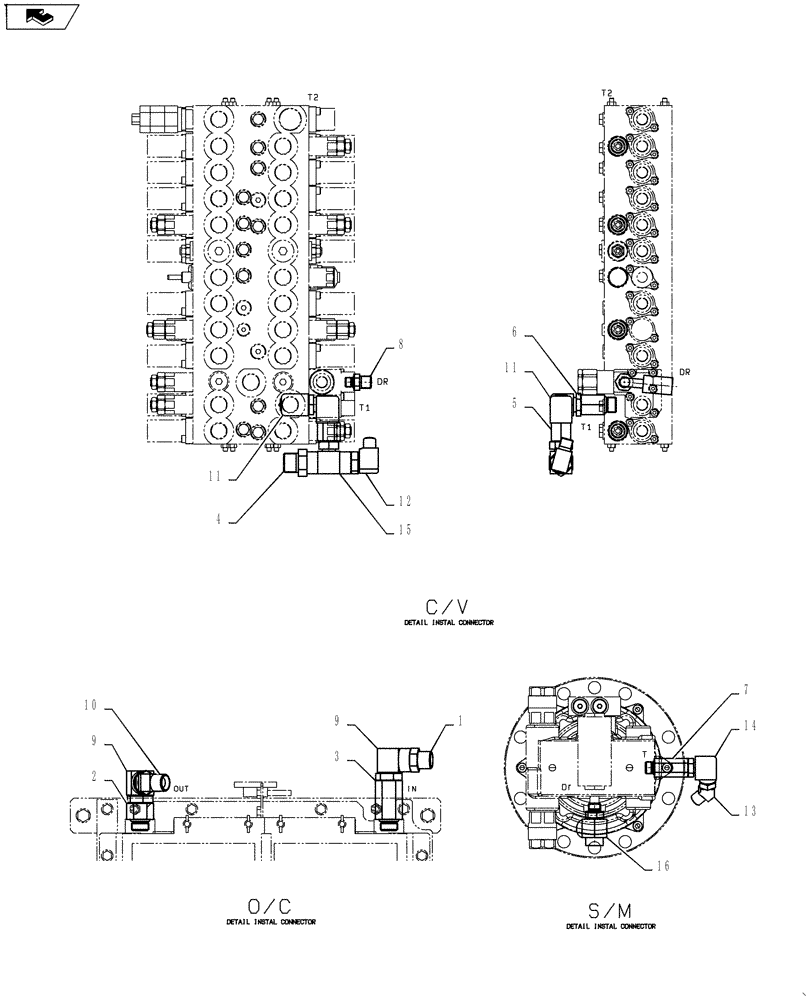

Схема запчастей Case CX55BMSR - (01-031[02]) - HYD LINES, RETURN (ANGLE DOZER) (35) - HYDRAULIC SYSTEMS
14
4
15
6
11
7
home
8
11
16
9
10
13
12
9
2
3
1
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

.

Hyd Lines Return (Angle Dozer) PY32H00019F1, Start Serial: PS02-00101

1шт.

1

HH25S12012G1

HYD CONNECTOR

1шт.

2

HH25R12012G3

HYD CONNECTOR

1шт.

3

HH25R12012G4

HYD CONNECTOR

1шт.

4

HH25S12008G1

CONNECTION

1шт.

5

HH25R08008GB

HYD CONNECTOR

1шт.

6

2444Z3713

HYD CONNECTOR

1шт.

7

2444Z3711

HYD CONNECTOR

1шт.

8

HH25S06004G3

HYD CONNECTOR

1шт.

9

2444Z3405

ELBOW

3шт.

10

HH45S12012G1

ELBOW

1шт.

11

2444Z3715

90 ELBOW

2шт.

12

HH35S06008G1

ELBOW

1шт.

13

HH45S06006G1

45 ELBOW

1шт.

14

YT42H01128P1

90 ELBOW

1шт.

15

PY30H01008P1

TEE,PF 1/2" x PF 1/2"

1шт.

16

HH55Q06006G1

TEE

1шт.
