(35.739.010) - BOOM SWING, CYLINDER, COMPONENTS

Запчасти Case CX33C (35.739.010) - BOOM SWING, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS

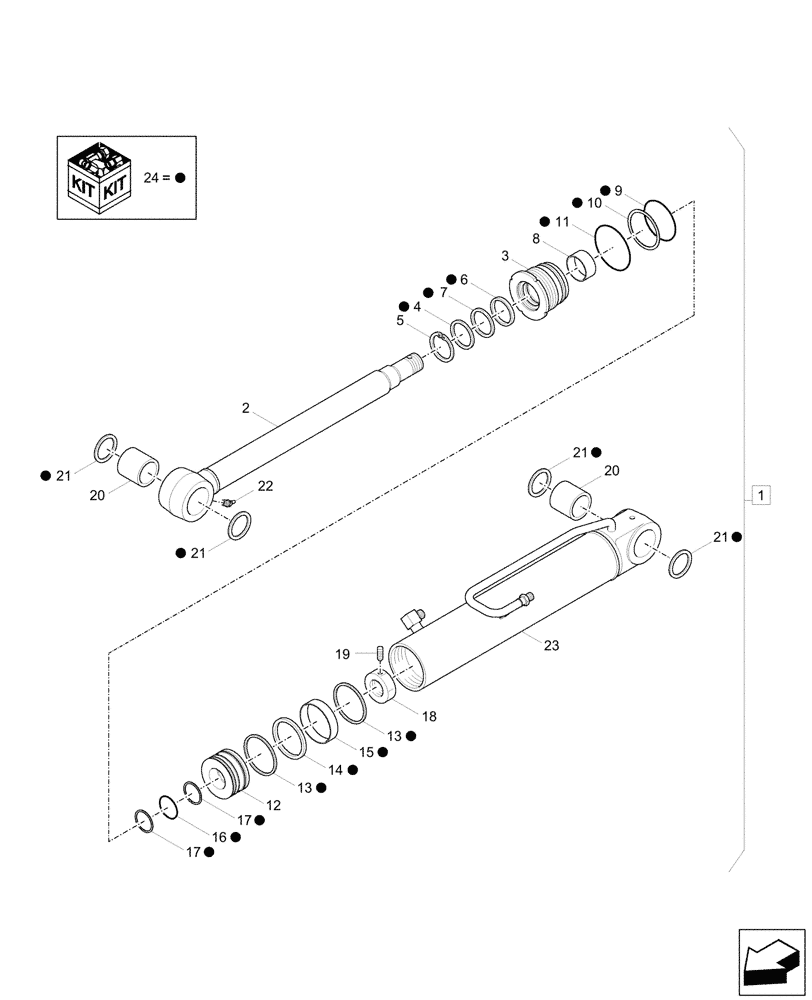

Схема запчастей Case CX33C - (35.739.010) - BOOM SWING, CYLINDER, COMPONENTS (35) - HYDRAULIC SYSTEMS
1
9
21
2
4
24
24
24
19
21
11
24
5
17
24
24
12
24
13
24
13
24
23
18
24
21
14
22
7
24
24
24
24
24
6
20
24
3
15
24
10
17
20
8
21
24
16
24
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

35MH-10120PR

HYDRAULIC CYLINDER

Boom Swing, ASSY, Incl 2 - 23

1шт.

2

XKCC-01673

ROD

1шт.

3

XKCC-00023

GLAND

1шт.

4

XKCC-00665

RING

1шт.

5

XKCC-00157

RING

1шт.

6

XKCC-00663

SEAL

1шт.

7

XKCC-00159

BACK-UP RING

1шт.

8

XKCC-01367

BEARING ASSY

1шт.

9

XKCF-01321

O-RING

1шт.

10

XKCF-01322

BACK-UP RING

1шт.

11

XKCF-01323

O-RING

1шт.

12

XKCC-00011

PISTON

1шт.

13

XKCC-00817

RING

2шт.

14

XKCC-00818

SEAL

1шт.

15

XKCF-01325

WEAR RING

1шт.

16

XKCC-01368

O-RING

1шт.

17

XKCC-01369

BACK-UP RING

2шт.

18

XKCC-00005

NUT

1шт.

19

XKCC-00914

BOLT

1шт.

20

XKCC-01446

PIN

2шт.

21

XKCC-00676

SEAL

4шт.

22

XKCC-00069

NIPPLE

1шт.

23

XKCC-01672

TUBE

1шт.

24

XKCC-01448

SEAL KIT

ASSY, Incl 4, 6, 7, 9 - 11, 13 - 17, 21

1шт.
