(35.359.050) - VAR - 747077, 747093, 747122, 747123 - CONTROL VALVE, COMPONENTS

Запчасти Case CX57C (35.359.050) - VAR - 747077, 747093, 747122, 747123 - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

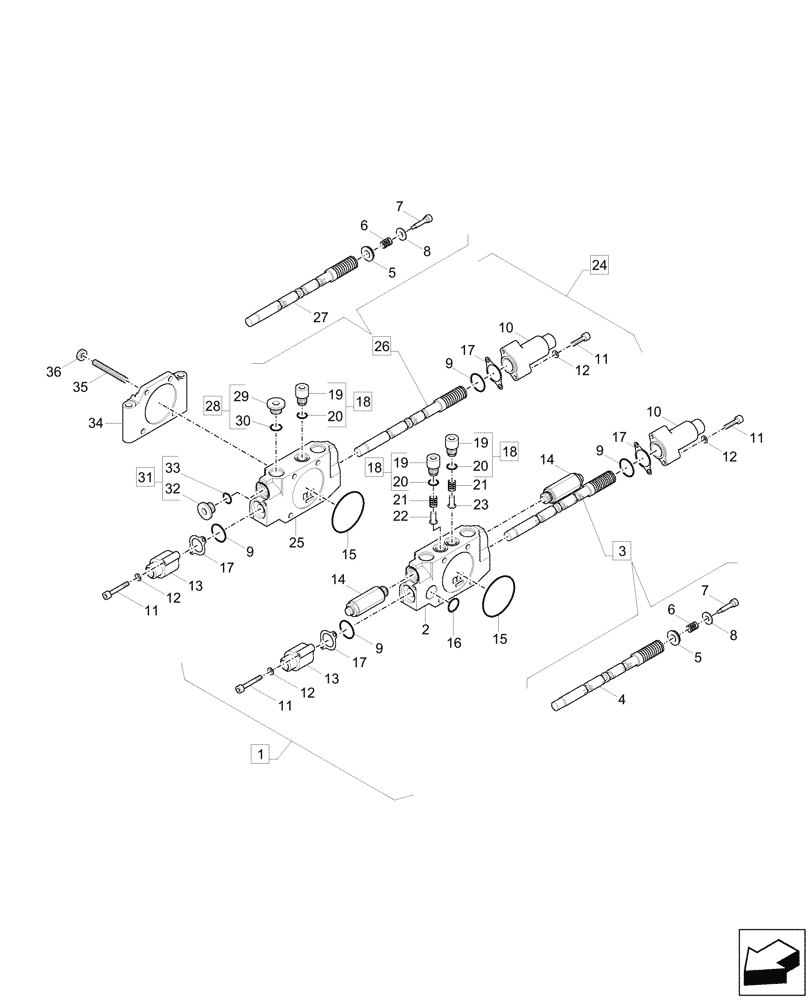

Схема запчастей Case CX57C - (35.359.050) - VAR - 747077, 747093, 747122, 747123 - CONTROL VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
6
24
29
5
32
20
12
22
11
4
19
2
10
17
9
23
18
3
12
36
26
15
17
14
27
33
12
20
11
18
18
17
6
21
11
14
13
5
8
19
17
19
7
8
11
20
1
35
25
21
12
30
28
9
16
9
4
15
13
34
9
31
7
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

XKCG-00088

VALVE SECTION

Bucket, ASSY, Incl 2 - 23

1шт.

2

NSS

NOT SOLD SEPARAT

Body, A5, Incl in 1

1шт.

3

XKCG-00194

KIT

Spool, Bucket, ASSY, Incl 4, 5 (Qty 1), 6 (Qty 1), 7 (Qty 1), 8 (Qty 1)

1шт.

4

NSS

NOT SOLD SEPARAT

Spool, Incl in 3

1шт.

5

XKCG-00109

SPRING SEAT

2шт.

6

XKCG-00108

SPRING

2шт.

7

NSS

NOT SOLD SEPARAT

Bolt, Incl in 3, 26

2шт.

8

XKCG-00106

SPRING SEAT

2шт.

9

XKCG-00119

O-RING

4шт.

10

XKCG-00118

CAP

2шт.

11

XKCG-00117

ADJUSTING WRENCH

8шт.

12

XKCG-00116

WASHER

8шт.

13

XKCG-00115

CAP

2шт.

14

XKCG-00130

HYDRAULIC VALVE

Overload

2шт.

15

XKCG-00112

O-RING

2шт.

16

XKCG-00097

O-RING

1шт.

17

XKCG-00111

GASKET

4шт.

18

XKCG-00092

PLUG

ASSY, Incl 19, 20

3шт.

19

XKCG-00104

PLUG

M14

3шт.

20

XKCG-00103

O-RING

3шт.

21

XKCG-00091

SPRING

2шт.

22

XKCG-00090

POPPET

1шт.

23

XKCG-00093

POPPET

1шт.

24

XKCG-00195

VALVE SECTION

Arm 2, ASSY, Incl 9 - 13, 15, 17, 25 - 33

1шт.

25

NSS

NOT SOLD SEPARAT

Body, AE, Incl in 24

1шт.

26

XKCG-00198

KIT

Spool, Arm 2, ASSY, Incl 5 (Qty 1), 6 (Qty 1), 7 (Qty 1), 8 (Qty 1), 27

1шт.

27

NSS

NOT SOLD SEPARAT

Spool, Incl in 26

1шт.

28

XKCG-00197

PLUG

PF1/2, ASSY, Incl 29, 30

1шт.

29

XKCG-00200

PLUG

1шт.

30

XKCG-00060

O-RING

1шт.

31

XKCG-00125

PLUG

PF3/8, ASSY, Incl 32, 33

1шт.

32

XKCG-00123

PLUG

PF3/8

1шт.

33

XKCG-00059

O-RING

1шт.

34

XKBF-01356

COVER

1шт.

35

XKCG-00203

BOLT

4шт.

36

XKCG-00201

NUT

4шт.
