(35.736.020) - VAR - 747083 - BOOM CYLINDER, W/ SAFETY VALVE, COMPONENTS

Запчасти Case CX57C (35.736.020) - VAR - 747083 - BOOM CYLINDER, W/ SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS

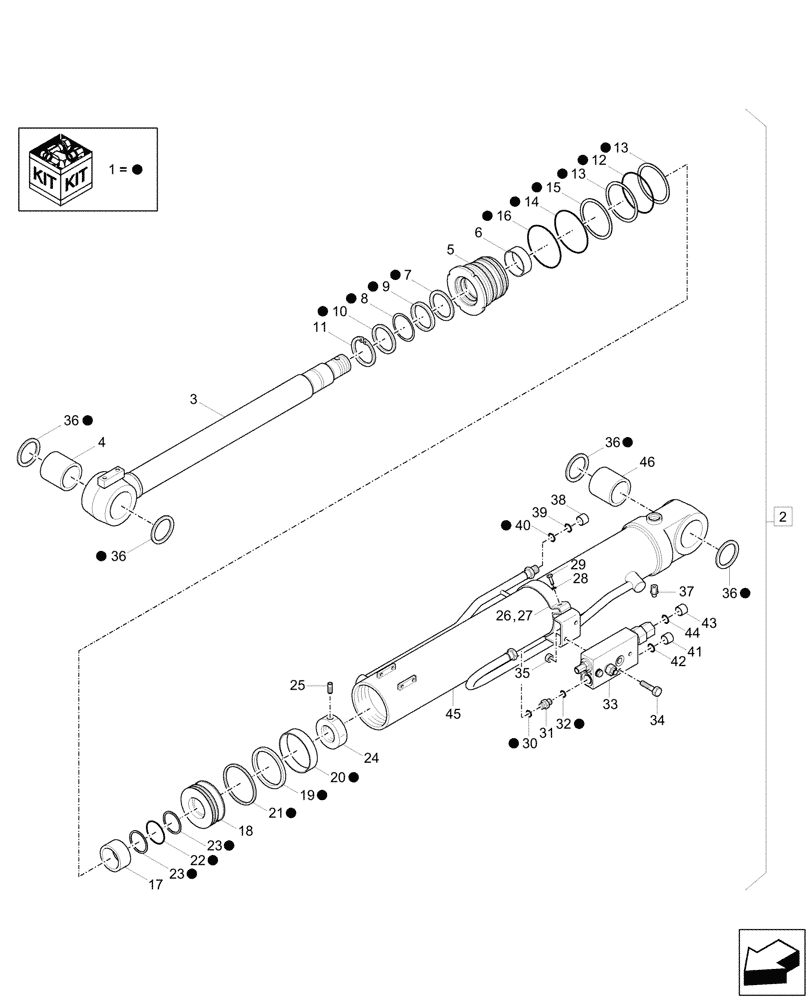

Схема запчастей Case CX57C - (35.736.020) - VAR - 747083 - BOOM CYLINDER, W/ SAFETY VALVE, COMPONENTS (35) - HYDRAULIC SYSTEMS
1
36
1
2
1
45
9
12
28
1
1
32
37
23
17
1
1
1
4
1
16
18
21
1
42
22
1
7
3
1
1
1
1
38
1
1
11
44
31
35
15
46
30
33
39
1
1
19
6
10
1
43
36
20
1
34
14
1
40
25
8
13
1
36
26
23
27
13
29
36
24
1
1
5
41
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

XKCD-03336

SEAL KIT

ASSY, Incl 7 - 10, 12 - 16, 19 - 23, 30, 32, 36, 40

1шт.

2

31ML-52911CG

BOOM

Cylinder, ASSY, Incl 3 - 46

1шт.

3

XKCD-01002

ROD

1шт.

4

XKCD-02143

BUSHING

1шт.

5

XKCD-01003

COVER

1шт.

6

XKCD-01004

BUSHING

1шт.

7

XKCD-01005

RING

1шт.

8

XKCD-01006

SEAL KIT

1шт.

9

XKCD-01007

BACK-UP RING

1шт.

10

XKCD-01101

SEAL

Dust

1шт.

11

XKCD-01009

RING

1шт.

12

XKCD-01010

O-RING

1шт.

13

XKCD-01011

BACK-UP RING

2шт.

14

XKCD-01012

O-RING

1шт.

15

XKCD-01013

BACK-UP RING

1шт.

16

XKCD-01014

O-RING

1шт.

17

XKCD-01015

RING

Cushion

1шт.

18

XKCD-01016

PISTON

1шт.

19

XKCD-01017

SEAL

Seal

1шт.

20

XKCD-01018

WEAR RING

1шт.

21

XKCD-01019

RING

1шт.

22

XKCD-01245

BACK-UP RING

1шт.

23

XKCD-01838

BACK-UP RING

2шт.

24

XKCD-02273

NUT

1шт.

25

XKCD-00561

SET SCREW

1шт.

26

XKCD-03332

CLAMP

1шт.

27

XKCD-02544

CLAMP

1шт.

28

XKCD-00533

WASHER

2шт.

29

XKCD-01478

BOLT

2шт.

30

XKCD-01245

BACK-UP RING

1шт.

31

XKCD-03333

NIPPLE

1шт.

32

XKCD-00992

O-RING

1шт.

33

XKCD-03334

VALVE

Safety

1шт.

34

XKCD-01586

BOLT

2шт.

35

XKCD-00990

NUT

2шт.

36

XKCD-01023

SEAL

4шт.

37

XKCD-01024

NIPPLE

1шт.

38

XKCD-01116

CAP

1шт.

39

XKCD-00992

O-RING

1шт.

40

XKCD-00993

O-RING

1шт.

41

XKCD-03440

CAP

1шт.

42

XKCD-00992

O-RING

1шт.

43

XKCD-03441

CAP

2шт.

44

XKCD-00993

O-RING

2шт.

45

XKCD-03439

TUBE

1шт.

46

XKCD-02142

BUSHING

1шт.
