(55.201.010) - STARTER MOTOR, COMPONENTS

Запчасти Case CX60C (55.201.010) - STARTER MOTOR, COMPONENTS (55) - ELECTRICAL SYSTEMS

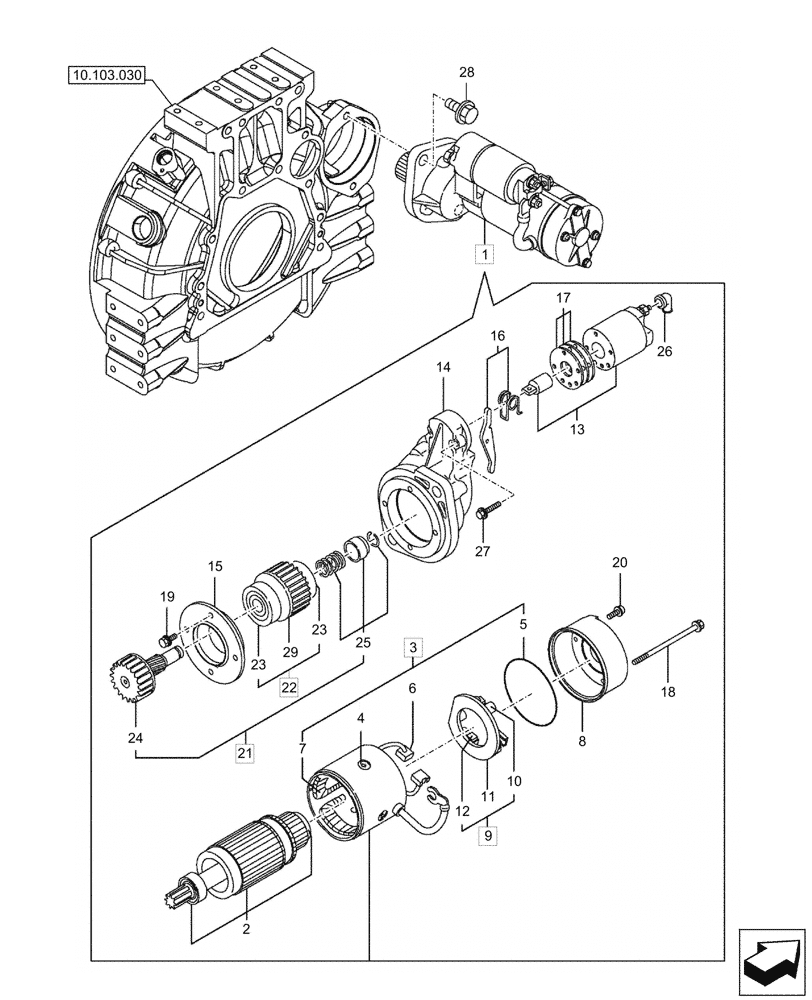

Схема запчастей Case CX60C - (55.201.010) - STARTER MOTOR, COMPONENTS (55) - ELECTRICAL SYSTEMS
10.103.030
27
6
16
22
4
14
15
25
19
17
2
10
24
12
23
18
26
11
9
7
1
28
13
5
23
8
29
3
20
21
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

XJAU-01098

STARTER MOTOR

ASSY, Incl 2, 3, 8, 9, 13 - 21, 26, 27

1шт.

2

XJAU-00962

ARMATURE

1шт.

3

XJAU-00963

COIL

ASSY, Incl 4 - 7

1шт.

4

XJAU-00964

SCREW

4шт.

5

XJAU-00965

O-RING

1шт.

6

XJAU-00966

BRUSH

2шт.

7

NSS

NOT SOLD SEPARAT

Brush, Incl in 3

1шт.

8

XJAU-01099

COVER

1шт.

9

XJAU-01100

HOLDER

ASSY, Incl 10 - 12

1шт.

10

XJAU-00969

SPRING

1шт.

11

NSS

NOT SOLD SEPARAT

Brush, Incl in 9

1шт.

12

XJAU-00970

BRUSH

2шт.

13

XJAU-00971

SWITCH

1шт.

14

XJAU-01101

TOOL BOX

1шт.

15

XJAU-00973

RETAINER

1шт.

16

XJAU-00974

LEVER

1шт.

17

XJAU-00975

COVER

1шт.

18

XJAU-00976

BOLT

2шт.

19

XJAU-00977

BOLT

4шт.

20

XJAU-00978

SCREW

2шт.

21

XJAU-00247

PINION

ASSY, Incl 22, 24, 25

1шт.

22

XJAU-00248

CLUTCH

ASSY, Incl 23, 29

1шт.

23

XJAU-00293

BALL BEARING

2шт.

24

XJAU-00250

SHAFT

1шт.

25

XJAU-00471

KIT

1шт.

26

XJAU-00601

COVER

1шт.

27

XJAU-00979

BOLT

2шт.

28

XJAU-01124

BOLT

2шт.

29

NSS

NOT SOLD SEPARAT

Gear, Incl in 22

1шт.
