(203A) - KEYSTAND CORE ANGLE BROOM

Запчасти Case 1529 (203A) - KEYSTAND CORE ANGLE BROOM

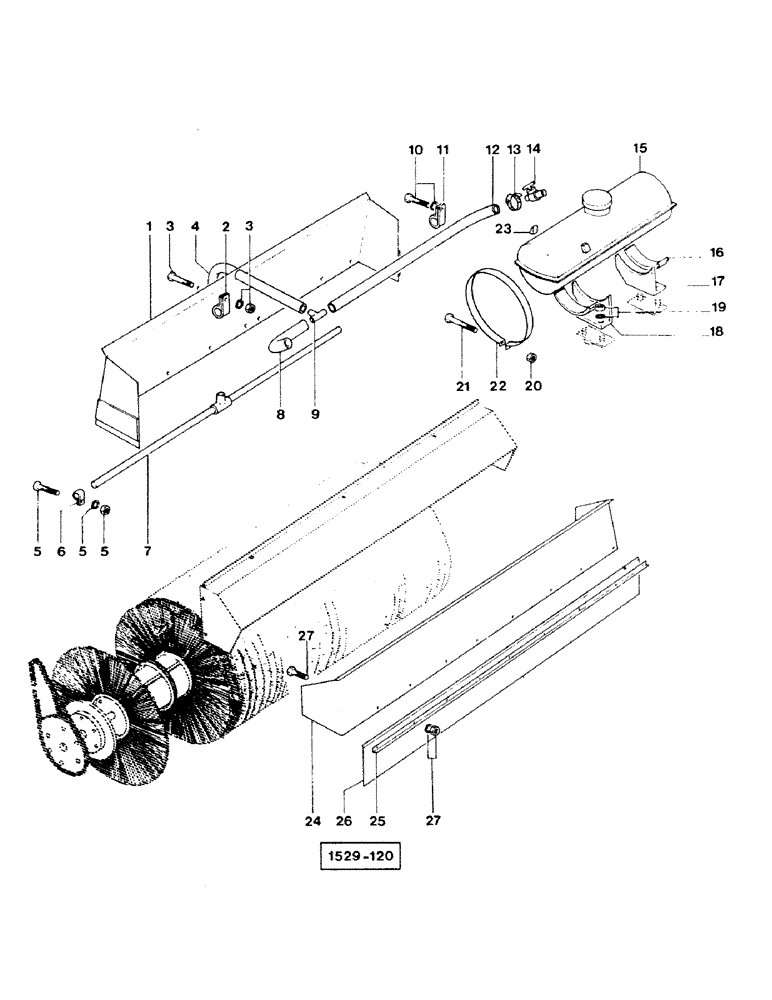

Схема запчастей Case 1529 - (203A) - KEYSTAND CORE ANGLE BROOM
15
22
26
27
1
2
25
5
6
14
19
3
4
23
12
5
10
24
3
7
8
13
17
18
16
11
5
20
21
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

NSS

NOT SOLD SEPARAT

GUARD front

1шт.

2

R11405

CLAMP

1шт.

3

13-510

BOLT,Hex, 5/16" - 18 x 5/8", Gr 5, Full Thd

1шт.

92-5

LOCK WASHER,5/16"

1шт.

9635082

NUT,5/16" - 18, Gr 5

1шт.

4

E30092

HOSE

1шт.

5

13-510

BOLT,Hex, 5/16" - 18 x 5/8", Gr 5, Full Thd

8шт.

92-5

LOCK WASHER,5/16"

8шт.

9635082

NUT,5/16" - 18, Gr 5

8шт.

6

49838

CLAMP

8шт.

7

E19651

LINE-SPRAYING

1шт.

8

E30090

HOSE

1шт.

9

E30079

TEE

1шт.

10

13-58

BOLT,Hex, 5/16" - 18 x 1/2", Gr 5

2шт.

92-5

LOCK WASHER,5/16"

2шт.

11

R11405

CLAMP

2шт.

12

E30089

HOSE ASSY.

1шт.

13

E12664

CLAMP

6шт.

14

2531

COCK /01001

2шт.

15

6725

TANK /00019

2шт.

16

6725

REST /00025

4шт.

17

6725

SUPPORT R.H /00021

2шт.

18

6725

SUPPORT L.H /00022

2шт.

19

E16677

WASHER

LOCKWASHER

8шт.

E16678

NUT

SPARE PART hex.

8шт.

20

2110

NUT /00016

8шт.

21

2027

BOLT /16030

4шт.

22

2321

STOP STRAP /02470

4шт.

23

6725

PAD rubber /00024

8шт.

24

NSS

NOT SOLD SEPARAT

GUARD rear

1шт.

25

E18383

ANGLE

1шт.

26

E18384

FLAP

1шт.

27

13-512

BOLT,Hex, 5/16" - 18 x 3/4", Gr 5

9шт.

92-5

LOCK WASHER,5/16"

9шт.

9635082

NUT,5/16" - 18, Gr 5

9шт.
