(09-04) - FRAME, FLOOR PLATES AND COVER PLATES

Запчасти Case 689G (09-04) - FRAME, FLOOR PLATES AND COVER PLATES (09) - CHASSIS

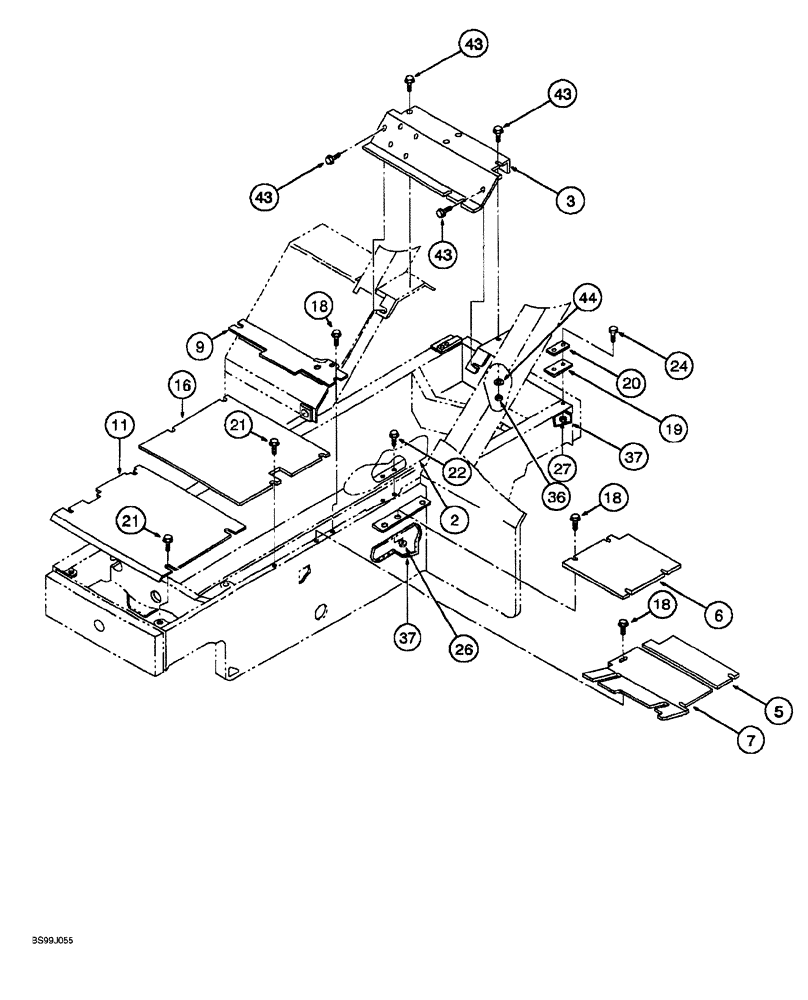

Схема запчастей Case 689G - (09-04) - FRAME, FLOOR PLATES AND COVER PLATES (09) - CHASSIS
22
16
43
43
2
18
26
44
37
36
21
20
27
3
24
5
19
18
11
18
21
37
6
43
43
7
9
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

309245A1

PLATE

console side

1шт.

3

309247A1

PLATE

engine cover

1шт.

5

313580A1

PLATE

floor, left-hand center

1шт.

6

309250A1

PLATE

floor, left-hand rear

1шт.

7

338892A1

PLATE

COVER boom

1шт.

9

309258A1

PLATE

SUPPORT console mounting

1шт.

11

310113A1

PLATE

floor, right-hand front

1шт.

16

310332A1

PLATE

floor right-hand center

1шт.

18

310025A1

BOLT

hex, 3/8 NC x 1 inch

23шт.

19

310454A1

WEAR PAD

2шт.

20

310464A1

WEAR PAD

2шт.

21

310366A1

BOLT

Ferry head

8шт.

22

310363A1

BOLT

Ferry head, special

5шт.

24

309260A1

SCREW

lock

4шт.

26

310000A1

LOCK NUT

hex, 3/8 inch NC

1шт.

27

309986A1

LOCK NUT

hex, 5/16 inch NC

6шт.

36

232-1446

NUT,3/8"-16, GC

4шт.

37

339078A1

ORNAMENTAL STRIP

TRIM edge

1шт.

43

339080A1

PLATE

cover

1шт.

44

413-636

BOLT,Hex, 3/8" - 16 x 2-1/4", Gr 5

2шт.

50

310171A1

FRAME

main

1шт.
