(9-022) - CONTROL CONSOLE

Запчасти Case 1500TX (9-022) - CONTROL CONSOLE

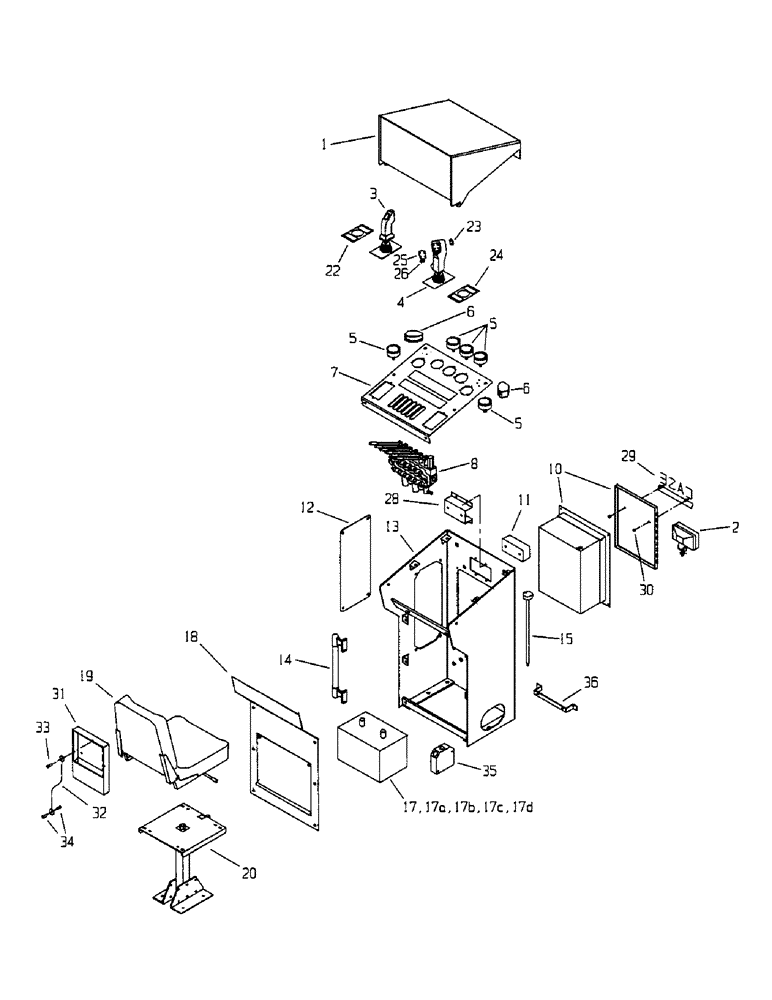

Схема запчастей Case 1500TX - (9-022) - CONTROL CONSOLE
25
28
6
6
8
29
22
23
35
32
14
19
13
17a
7
18
31
20
5
17d
5
36
17
5
2
26
12
34
11
24
30
33
4
17c
17b
3
10
15
1
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

TX906453

LAMP, WORK

Light, Work

1шт.

3

TX404111

CONTROL

Handle, Thrust

1шт.

4

TX401862

CONTROL

Handle, Rotation

1шт.

5

TX472185

GAUGE

Pressure 5000 PSI

4шт.

TX472183

GAUGE

Pressure 3000 PSI w/Seal

1шт.

6

TX047725

LIGHT

Dash

2шт.

8

TX150458

VALVE

6-Spool

1шт.

10

294919A1

BOX

Electrical Box

1шт.

11

00071215

ALARM

Zap Alert

1шт.

12

TX020136

CONSOLE

Panel Access

1шт.

14

00570014

HANDLE

Grab

1шт.

17

40341215

BATTERY

12 Volt

1шт.

17a

TX400201

BATTERY BOX

Hold Down, Battery

1шт.

17b

TX400205

TRAY

Battery, Tray

1шт.

17c

TX400209

BOLT

J-Type

2шт.

17d

TX400303

TERMINAL CONNECTOR

Battery Terminal

2шт.

18

TX020135

CONSOLE

Front Panel

1шт.

19

300752A1

SEAT

w/Switch

1шт.

20

00030014

PEDESTAL

Pedistal, Seat 18"

1шт.

22

TX407414

DECAL

Thrust

1шт.

24

TX407314

DECAL

Rotation

1шт.

25

TX407014

DECAL

Wrench

1шт.

26

TX407114

DECAL

Throttle

1шт.

28

TX440130

BRACKET

Zap Alert

1шт.

29

186989A1

EMBLEM

Case Medallion, Large

1шт.

30

131-431

PUSH-ON NUT,Self, Threading, 1/4"

NUT, LOCK, , Palnuts Self, Threading, 1/4"

2шт.

31

R46464

CASE

Box Manual

1шт.

32

R46465

CABLE,36mm L

Lanyard Operator Manual

1шт.

33

151-522

RIVET,Pop, 3/16" x .575"

#66L 3/16 Pop

3шт.

34

R46463

SCREW,0.18" x 0.75"

Post, Lanyard Retention

1шт.

35

M412011

VALVE

Priority Flow Divider

1шт.

36

TX44034

Cord Wrap Bracket

1шт.
