PAGE 2030 MAIN HYDRAULIC PIPING

Запчасти Hyundai HBR20/HBR25-7 PAGE 2030 MAIN HYDRAULIC PIPING ГИДРАВЛИЧЕСКАЯ СИСТЕМА

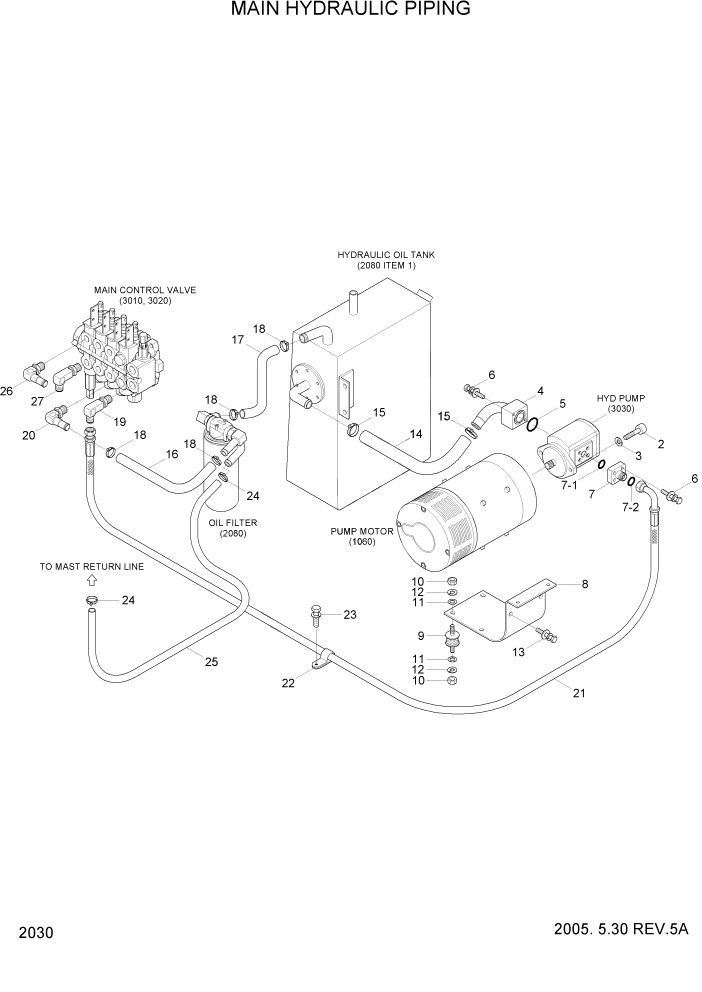

Схема запчастей Hyundai HBR20/HBR25-7 - PAGE 2030 MAIN HYDRAULIC PIPING ГИДРАВЛИЧЕСКАЯ СИСТЕМА
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

2

S109-100306

BOLT-SOCKET

2шт.

3

S411-100006

WASHER-SPRING

2шт.

4

B21640011

SUCTION PIPE

1шт.

5

S632-030001

O-RING

1шт.

6

S035-083026

BOLT-W/WASHER

6шт.

7

31FP-20020

FLANGE ASSY

1шт.

7-1

S631-024004

O-RING

1шт.

7-2

S621-014001

O-RING

1шт.

8

B21110160

BRACKET-MOTOR

1шт.

9

1191000300

CUSHION

4шт.

10

S201-081006

NUT-HEX

8шт.

11

S403-081006

WASHER-PLAIN

8шт.

12

S411-080006

WASHER-SPRING

8шт.

13

S037-102026

BOLT-W/WASHER

4шт.

14

P760-043040

HOSE-RUBBER

1шт.

15

S520-040000

CLAMP-HOSE

HBR20-7 #0205

2шт.

15

S572-400006

CLAMP-HOSE,WIRE TYPE

HBR20-7 #0206

4шт.

15

S520-040000

CLAMP-HOSE

HBR25-7 #0130

2шт.

15

S572-400006

CLAMP-HOSE,WIRE TYPE

HBR25-7 #0131

4шт.

16

P760-031045

HOSE-RUBBER

HBR20-7 ISO #0007

1шт.

16

P760-031050

HOSE-RUBBER

HBR20-7 ISO #0008

1шт.

16

P760-031045

HOSE-RUBBER

HBR25-7 ISO #0007

1шт.

16

P760-031050

HOSE-RUBBER

HBR25-7 ISO #0008

1шт.

16

P760-031092

HOSE-RUBBER

HBR20-7 USER #0004 - #0007

1шт.

16

P760-031085

HOSE-RUBBER

HBR20-7 USER #0008

1шт.

16

P760-031092

HOSE-RUBBER

HBR25-7 USER #0006 - #0007

1шт.

16

P760-031085

HOSE-RUBBER

HBR25-7 USER #0008

1шт.

17

P760-031023

HOSE-RUBBER

1шт.

18

S520-032000

CLAMP-HOSE

4шт.

19

31FP-20050

ELBOW-SWIVEL 90

HBR20-7 #0003

1шт.

19

X520-110003

ELBOW-90,ORFS

HBR20-7 #0004

1шт.

19

31FP-20050

ELBOW-SWIVEL 90

HBR25-7 #0005

1шт.

19

X520-110003

ELBOW-90,ORFS

HBR25-7 #0006

1шт.

20

B51610010

ELBOW-90

HBR20-7 #0003

1шт.

20

31FM-20010

ELBOW-90

HBR20-7 #0004

1шт.

20

B51610010

ELBOW-90

HBR25-7 #0005

1шт.

20

31FM-20010

ELBOW-90

HBR25-7 #0006

1шт.

21

P930-085023

HOSE ASSY-ORFS 0X90

ISO PATTERN

1шт.

21

P930-085027

HOSE ASSY-ORFS 0X90

USER PATTERN

1шт.

21

P930-085027

HOSE ASSY-ORFS 0X90

HBR25-7 USER #0006

1шт.

22

S543-240002

CLAMP-TUBE

1шт.

23

S035-081516

BOLT-W/WASHER

1шт.

24

S520-027000

CLAMP-HOSE

2шт.

25

31FA-10680

HOSE-LOW

HBR20-7

1шт.

25

31FA-10720

HOSE-LOW

HBR25-7

1шт.

26

31N8-40310

ELBOW-90,ORFS,LONG

USER PATTERN

1шт.

26

31N8-40310

ELBOW-90,LONG,ORFS

HBR25-7 #0008

1шт.

27

B51610010

ELBOW-90

USER PATTERN

1шт.

27

B51610010

ELBOW-90

HBR25-7 #0008

1шт.
